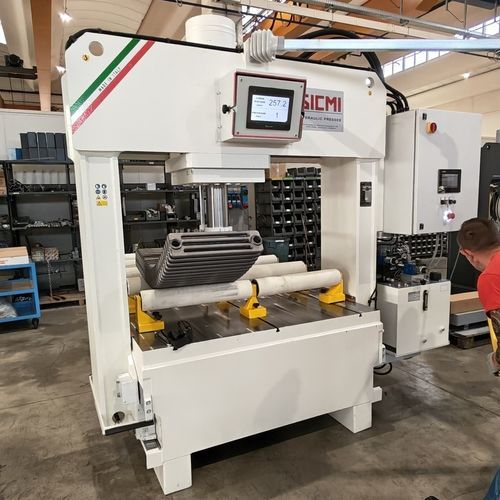

Presse hydraulique PMM 150 MC

de cintrageà portiquecontrôlée par PLC

Presse hydraulique à portique mobile : solutions de laminage et de cintrage pour radiateurs design
Dans l'industrie de la tôle et des tubes métalliques, la flexibilité et la précision géométrique sont nécessaires pour répondre aux exigences de projets de radiateurs sur mesure. Cette configuration permet le roulage et le pliage précis de radiateurs courbes ou roulés destinés à s'intégrer le long de murs concaves ou convexes et d'espaces circulaires.

Caractéristiques techniques de la presse hydraulique PMM 150 MC

• Puissance de poussée : 150 tonnes
• Dimensions de la palette : 1500 x 2700 mm, acier fraisée avec rainures en T
• Course du cylindre : 500 mm (jeu entre la tige et le plan : 700 mm)
• Mouvements hydrauliques : translation transversale du cylindre 900 mm ; glissement longitudinal du montant 1800 mm
• Poinçons dédiés : tige équipée d'un poinçon large profilé protégé par une couverture en caoutchouc pour préserver les surfaces usinées des radiateurs lors du pliage

Calandrage des radiateurs : précision et protection des surfaces
Le cintrage d'un ensemble rayonnant en acier nécessite l'application d'une force uniforme pour déformer l'ensemble de la structure courbe sans endommager les éléments tubulaires ni altérer les soudures existantes. La combinaison de rouleaux de support sur la palette et d'un poinçon caoutchouté profilé monté sur la tige permet un cintrage progressif afin d'obtenir le rayon de courbure exact demandé par le projet.

Contrôle numérique et compatibilité Industrie 4.0
La presse est équipée d'un écran tactile Siemens avancé, d'un codeur à fil pour la mesure de course et d'un transducteur de pression afin d'assurer la répétabilité du cycle et la précision décimale. L'opérateur peut configurer jusqu'à 100 programmes de travail et régler les paramètres facilement :

• Centre mort haut et bas
• Temps de pause et de décompression
• Pression de fonctionnement
• Micro-incréments de descente avec précision de 0,1 mm

La machine est compatible Industrie 4.0 et dotée de systèmes de sécurité avancés pour garantir efficacité de production et protection des opérateurs.

Caractéristiques / spécifications techniques

• Marque : SICMI
• Modèle : PMM 150 MC
• Série : PMM MC
• Puissance de poussée : 150 tonnes
• Palette : 1500 x 2700 mm, acier fraisée avec rainures en T
• Course du cylindre : 500 mm
• Jeu tige–plan : 700 mm
• Translation transversale (cylindre) : 900 mm
• Glissement longitudinal (montant) : 1800 mm
• Poinçon large dédié avec revêtement caoutchouc pour protection des surfaces
• Contrôle : écran tactile Siemens, codeur à fil pour mesure de course, transducteur de pression
• Programmabilité : jusqu'à 100 programmes de travail
• Fonctions programmables : centre mort haut/bas, temps de pause/décompression, pression de fonctionnement
• Précision : micro-incréments de descente 0,1 mm
• Compatible Industrie 4.0 et équipé de systèmes de sécurité avancés
