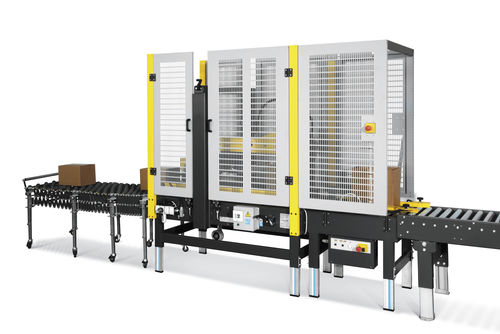

Fermeuse de cartons à quatre rabats SM11 series

ruban adhésifautomatiqueentièrement automatique

Présentation
Le SM11 est une scelleuse automatique à format fixe conçue pour les cadences longues avec des dimensions de cartons constantes. Tous les réglages de format se font manuellement; la machine applique automatiquement deux bandes adhésives sur la ligne centrale supérieure et inférieure du carton. Les réglages et l'utilisation sont intuitifs et rapides, adaptés aux lignes d'emballage continues.

Avantages

• Productivité élevée pour séries à format fixe
• Cycle de scellement entièrement automatique

Caractéristiques principales

• Plieuse automatique des quatre rabats
• Réglages manuels pour largeur, hauteur et longueur via poignées — temps de mise en place typique : 1 minute
• Courroies d'entraînement latérales : 2 × 75 mm de largeur
• Vitesse des courroies : 21 m/min
• Moteurs : 2 × 0,13 kW
• Rouleaux de pression latéraux pour maintenir les rabats supérieurs fermés
• Hauteur de travail ajustable : 500–750 mm
• Unités de collage : 2 × K11R — 50 mm (standard)
• Option : 2 × K12R — 75 mm (disponible pour SM116)
• Protections latérales de sécurité avec interrupteurs de coupure électro-pneumatiques

Variantes et dimensions des cartons
SM11
Dimensions des cartons
Min. L 200 mm W 150 mm H 100 mm
Max L 600 mm W 500 mm H 600 mm

SM11-I
Construction en acier inoxydable

SA11
Cadre de la tête de collage supérieure actionné par pistons pneumatiques au lieu de poignées et vis

SM11/4
Dimensions des cartons
Min. L 200 mm W 105 mm H 90 mm
Max. L 600 mm W 500 mm H 600 mm

SM116
Dimensions des cartons
Min. L 300 mm W 150 mm H 180 mm
Max. L 900 mm W 650 mm H 700 mm

Options

• 2 × unités K12R — 75 mm (pour modèle SM11)
• Capteur bande faible / absence de bande
• Unité d'indexation motorisée AG21 avec minuterie
• Unité de collage silencieuse KS11
• Version acier inoxydable (SM11-I)
• Jambes rehaussées (AS80)
• Roues (AS77)
• Convoyeur à rouleaux (RG)
• Convoyeur extensible (GTL-GTR)

Caractéristiques techniques

• Type de machine : Scelleuse automatique à format fixe
• Application du ruban : Deux bandes adhésives sur la ligne centrale supérieure et inférieure
• Réglages : Manuels (poignées) pour largeur, hauteur, longueur ; temps de réglage ≈ 1 minute
• Courroies d'entraînement : 2 × 75 mm
• Vitesse des courroies : 21 m/min
• Moteurs : 2 × 0,13 kW
• Hauteur de travail : réglable 500–750 mm
• Unités de collage : 2 × K11R (50 mm) standard ; option 2 × K12R (75 mm) pour SM116
• Sécurité : Protections latérales avec interrupteurs de coupure électro-pneumatiques
• Options de matériau : Version standard et acier inoxydable (SM11-I)
• Variantes : SM11, SM11-I, SA11, SM11/4, SM116
• Accessoires disponibles : unité d'indexation, convoyeurs, roulettes, jambages rehaussés, capteurs, unité de collage silencieuse
