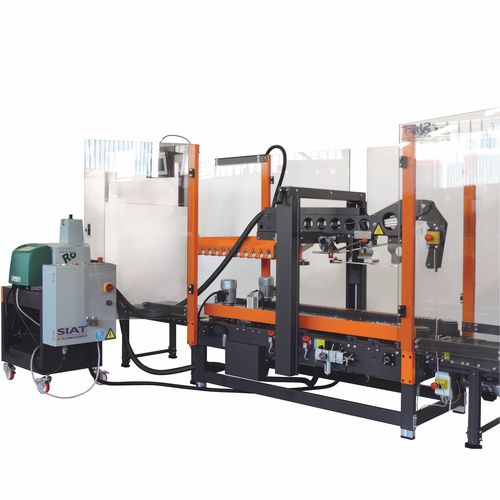

Fermeuse de cartons colle thermofusible HM11 series

automatique

Présentation
La gamme HM11 regroupe des scelleuses de cartons automatiques à hot-melt conçues pour les lignes d'emballage en continu. La machine scelle des cartons (rabats inférieurs déjà fermés) en appliquant de la colle hot-melt : les colis sont entraînés par des courroies latérales, des injecteurs déposent 4 bandes de colle et des rouleaux de compression assurent le contact des rabats. Le système est majoritairement automatique et nécessite une intervention opérateur uniquement pour l'alimentation en colle et les réglages. Des panneaux de sécurité empêchent l'accès aux parties mobiles ou chaudes.

Avantages

• Dispositif plieur automatique des rabats supérieurs
• 12 programmes d'application différents
• Prêt à l'intégration dans des lignes automatiques
• Facile d'utilisation

Caractéristiques principales

• HM11-TB : Dispositif plieur automatique des rabats supérieurs ; réglage manuel des différentes tailles de boîte par poignées ; courroies latérales (2 x 75 mm de largeur chacune) ; vitesse des courroies 21 m/min ; 2 moteurs 0,18 kW chacun ; applicateur de colle top & bottom déposant la colle sur les rabats supérieurs et inférieurs avant le pliage des rabats supérieurs ; applicateur de colle hot-melt ROBATECH® sur chariot externe avec réservoir 5 kg, tube et distributeur ; le distributeur règle la température et le volume de colle ; stockage des programmes de scellage ; minuterie pour réglage de préchauffage ; réglage des dimensions de boîte ; protections latérales avec interrupteurs pour couper les circuits électro-pneumatiques ; panneau de commande avec interrupteur principal, bouton marche/arrêt, arrêt d'urgence et cellules photoélectriques pour contrôler les boîtes collées ; capacité jusqu'à 1000 c/h ; hauteur de travail réglable 500 – 750 mm ; PLC OMRON ; Dimensions boîtes : Min L 200 x W 180 x H 150 mm ; Max L 450 x W 450 x H 600 mm
• HM11-T : Dispositif plieur automatique des rabats supérieurs ; réglage manuel des différentes tailles de boîte par poignées ; courroies latérales (2 x 75 mm de largeur chacune) ; vitesse des courroies 21 m/min ; 2 moteurs 0,18 kW chacun ; applicateur de colle top déposant la colle sur les rabats supérieurs avant le pliage ; applicateur de colle hot-melt ROBATECH® sur chariot externe avec réservoir 5 kg, tube et distributeur ; le distributeur règle la température et le volume de colle ; stockage des programmes de scellage ; minuterie pour réglage de préchauffage ; réglage des dimensions de boîte ; protections latérales avec interrupteurs pour couper les circuits électro-pneumatiques ; panneau de commande avec interrupteur principal, bouton marche/arrêt, arrêt d'urgence et cellules photoélectriques pour contrôler les boîtes collées ; capacité jusqu'à 1200 c/h ; hauteur de travail réglable 500 – 750 mm ; PLC OMRON ; Dimensions boîtes : Min L 200 x W 180 x H 150 mm ; Max L 600 x W 500 x H 600 mm

Options

• Autres marques de PLC sur demande
• Autre distributeur hot melt sur demande (PREO, NORDSON et autres marques)
• Jambes plus hautes (AS80)
• Roues (AS77)
• Convoyeur à rouleaux (RG)
• Convoyeur extensible (GTL-GTR)

Industries concernées

• VIN & SPIRITUEUX
• ENTRETIEN, PRODUITS DE CONSOMMATION & SOINS PERSONNELS
• ALIMENTAIRE & LAITERIE
• INDUSTRIE PHARMACEUTIQUE

Caractéristiques techniques

• Technologie : Scelleuse de cartons automatique Hot-Melt (application de colle hot-melt)
• Série / modèle : HM11 (variantes : HM11-TB, HM11-T)
• Transmission : Courroies latérales (2 x 75 mm)
• Vitesse des courroies : 21 m/min
• Moteurs : 2 x 0,18 kW
• Système de colle : Applicateur de colle hot-melt ROBATECH® sur chariot externe avec réservoir 5 kg ; le distributeur règle température et volume (autres marques disponibles sur demande)
• Application de colle : HM11-TB applicateur top & bottom ; HM11-T applicateur top
• Programmes de scellage : Stockage des programmes ; minuterie pour réglage de préchauffage
• Commande : PLC OMRON ; panneau de commande avec interrupteur principal, marche/arrêt, arrêt d'urgence et cellules photoélectriques
• Sécurité : Protections latérales avec interrupteurs pour couper les circuits électro-pneumatiques ; panneaux de sécurité empêchant le contact avec les parties mobiles/chaudes
• Débit : jusqu'à 1000 c/h (HM11-TB) ; jusqu'à 1200 c/h (HM11-T)
• Hauteur de travail réglable : 500 – 750 mm
• Dimensions boîtes HM11-TB : Min L 200 x W 180 x H 150 mm ; Max L 450 x W 450 x H 600 mm
• Dimensions boîtes HM11-T : Min L 200 x W 180 x H 150 mm ; Max L 600 x W 500 x H 600 mm
• Accessoires supplémentaires : jambes plus hautes, roues, convoyeur à rouleaux, convoyeur extensible
• Intégration : Prêt à l'intégration dans des lignes automatiques
