Refroidisseur d'eau

de vapeurpour réfrigérationpour système de récupération de chaleur

Présentation

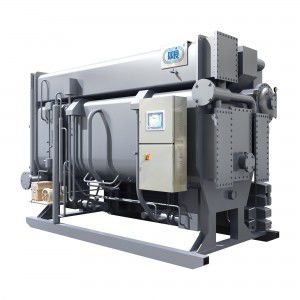

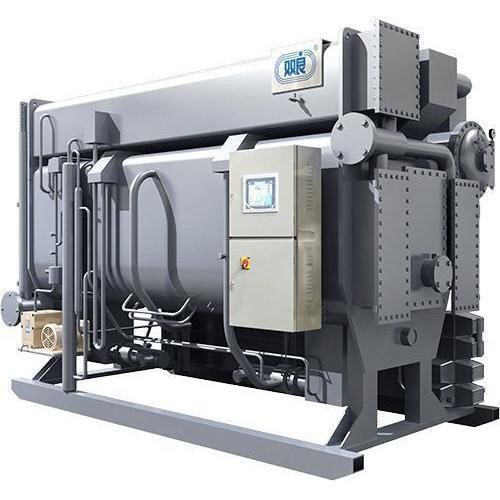

Le refroidisseur à absorption au bromure de lithium actionné à la vapeur est une unité frigorifique industrielle de grande taille entraînée par de la vapeur saturée, utilisant une solution de bromure de lithium comme absorbant et l'eau comme réfrigérant. Il permet de réduire la consommation électrique et les coûts d'exploitation sur les sites disposant de vapeur et d'atténuer les variations de charge électrique.

Informations
Source de vapeur adaptée : vapeur saturée à 0–8 bar (G), généralement vapeur BP ou MP en usine. Il est recommandé d'utiliser des sources de vapeur peu coûteuses (vapeur issue de WHRB/HRSG, vapeur d'extraction de procédés). Selon le niveau énergétique de la vapeur, l'appareil se décline en deux types :

• Refroidisseur à absorption au bromure de lithium à vapeur, double effet : plage de pression vapeur saturée 2,5–8 bar (G) ; performance énergétique élevée, COP jusqu'à 1,55.
• Refroidisseur à absorption au bromure de lithium à vapeur, simple effet : plage de pression vapeur saturée 0–2,5 bar (G) ; COP inférieur au double effet mais mieux adapté aux sources de chaleur de plus faible qualité ; réutilisation de vapeur autour de 100 °C possible.

Fonction
Fournir de l'eau glacée au-dessus de 0 °C pour CVC, refroidissement process et applications industrielles.

Gamme de capacités
233–11 630 kW (20–1000×10^4 kcal/h).

Sources d'entraînement
Vapeur saturée 0–8 bar (G). Sources recommandées : vapeur BP/MP, vapeur de récupération WHRB/HRSG, vapeur d'extraction de procédés.

Cas typiques

• PT. Riau Andalan Pulp & Paper (Indonésie) : 16 × refroidisseurs LiBr à vapeur — capacité totale : 25 200 USRT.
• Pfizer Asia Pacific (Singapour) : 3 × refroidisseurs LiBr à vapeur double effet — capacité totale : 2 622 USRT.
• Messe Frankfurt (Allemagne) : 3 × refroidisseurs LiBr à vapeur double effet — capacité totale : 2 559 USRT.

Caractéristiques techniques

• Type de produit : refroidisseur à absorption bromure de lithium actionné à la vapeur
• Énergie motrice : vapeur saturée
• Absorbant : solution de bromure de lithium
• Réfrigérant : eau
• Pression vapeur adaptée (global) : 0–8 bar (G)
• Double effet : 2,5–8 bar (G) ; COP jusqu'à 1,55
• Simple effet : 0–2,5 bar (G) ; adapté aux sources de chaleur de moindre qualité, vapeur ~100 °C
• Fonction : fournir de l'eau glacée > 0 °C pour refroidissement et process
• Gamme de capacités : 233–11 630 kW (20–1000×10^4 kcal/h)
• Sources de vapeur recommandées : vapeur BP/MP, vapeur de récupération WHRB/HRSG, vapeur d'extraction de procédés
