Joint spiralé

médiumen métalen inox

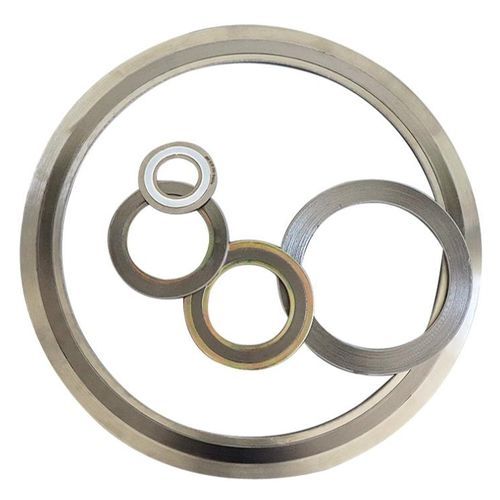

Joint spiralé pour brides Le joint spiralé est un joint d'étanchéité haute performance composé de bandes métalliques enroulées alternativement en spirale et de matériaux de remplissage non métalliques. Il possède à la fois la résistance du métal et les bonnes propriétés d'étanchéité des matériaux de remplissage flexibles. Il est particulièrement adapté aux conditions de travail difficiles telles que les hautes températures, les hautes pressions et la corrosion facile. C'est l'un des joints composites les plus utilisés pour l'étanchéité des brides industrielles. DESCRIPTION 1. Composition structurelle : Les joints spiralés sont généralement constitués de trois parties : Courroie métallique (type V ou type W) Matériau : acier inoxydable 304, 316L, 321, Monel, Inconel, etc. Fournit une résistance structurelle et un support élastique, une forte résistance à la température et à la pression Matériau de remplissage Couramment utilisé : graphite flexible (résistant aux températures élevées), polytétrafluoroéthylène (PTFE, résistant à la corrosion), fibre exempte d'amiante La couche de remplissage peut être sélectionnée en fonction du milieu pour assurer l'étanchéité Bague intérieure / bague extérieure (en option) Bague intérieure : empêche l'extrusion au niveau du diamètre intérieur du joint et améliore la stabilité de l'étanchéité Bague extérieure : facile à positionner, empêche la compression excessive, généralement en acier au carbone ou en acier inoxydable 2. Caractéristiques principales : ✅ Résistance aux hautes températures et aux hautes pressions Peut supporter des températures allant de -200°C à +650°C, des pressions allant jusqu'à 25MPa ou plus, adapté aux conditions supercritiques bonne résilience et étanchéité fiable La combinaison élastique de matériaux métalliques et non métalliques lui permet de maintenir une étanchéité stable dans des conditions telles que la dilatation thermique et les fluctuations de pression ✅ Résistant à la corrosion et aux produits chimiques
