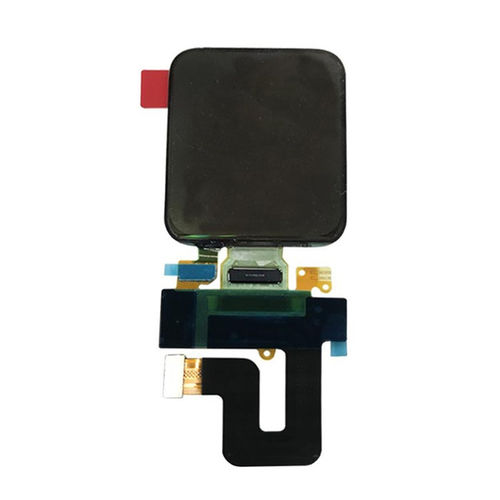

Module d'affichage AMOLED YX1784AC63.A

couleur368 x 4481.77"

Vue d'ensemble
Le YX1784AC63A est un module d'affichage LTPS AMOLED 1,78 pouces conçu pour les appareils portables et objets connectés compacts nécessitant des noirs profonds, un fort contraste et une faible consommation d'énergie. Le module intègre le circuit driver RM69090 et prend en charge les interfaces MIPI et SPI, offrant une résolution de 368 × 448 dans un format mécanique réduit.

Principales caractéristiques

• Modèle : YX1784AC63A
• Taille d'affichage : 1,78 pouces
• Résolution : 368 × 448
• Technologie d'affichage : LTPS AMOLED (auto-émissif)
• Couleurs : 16,7 millions
• Arrangement des pixels : Real RGB
• Pas de pixel : 78 × 78 μm
• Zone active : 28,7 × 34,94 mm
• Contour verre LTPS : 30,6 × 37,99 mm
• Contour verre d'encapsulation : 30,6 × 37,24 mm
• Driver IC : RM69090
• Interface : MIPI / SPI
• Direction de vision : All O'Clock

Spécifications de base (tableau)
Élément : Spécification
Taille d'affichage : 1,78 pouces
Technologie d'affichage : LTPS AMOLED Display
Résolution : 368 × 448
Couleurs d'affichage : 16,7 millions
Zone active : 28,7 × 34,94 mm
Contour verre LTPS : 30,6 × 37,99 mm
Contour verre d'encapsulation : 30,6 × 37,24 mm
Pas de pixel : 78 × 78 μm
Driver IC : RM69090
Interface : MIPI / SPI
Température de fonctionnement : -20°C à +70°C
Température de stockage : -40°C à +80°C

Caractéristiques optiques
Paramètre : Typique
Technologie d'affichage : LTPS AMOLED
Résolution : 368 × 448
Couleurs d'affichage : 16,7 millions
Arrangement des pixels : Real RGB
Direction de vision : All O'Clock
Interface : MIPI / SPI
Driver IC : RM69090

Conditions de fonctionnement
Élément : Plage
Température de fonctionnement : -20°C à +70°C
Température de stockage : -40°C à +80°C
Tension batterie : 2,9–4,8 V
Tension I/O : 1,65–1,95 V

Dessin mécanique
Les dessins mécaniques et les contours du module sont fournis pour l'intégration en conception et indiquent la zone active et les dimensions des contours en verre pour la fixation mécanique et la conception du boîtier.

Caractéristiques techniques

• Model : YX1784AC63A
• Taille d'affichage : 1,78 pouces
• Résolution : 368 × 448
• Technologie d'affichage : LTPS AMOLED (auto-émissif)
• Couleurs : 16,7 millions
• Arrangement des pixels : Real RGB
• Pas de pixel : 78 × 78 μm
• Zone active : 28,7 × 34,94 mm
• Contour verre LTPS : 30,6 × 37,99 mm
• Contour verre d'encapsulation : 30,6 × 37,24 mm
• Driver IC : RM69090
• Interface : MIPI / SPI
• Direction de vision : All O'Clock
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -40°C à +80°C
• Tension batterie : 2,9–4,8 V
• Tension I/O : 1,65–1,95 V
