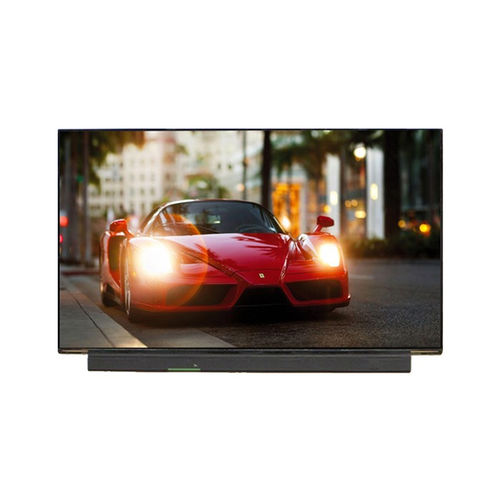

Module d'affichage TFT YXF60UBA63.A

AMOLEDcouleur3840 x 2160

Aperçu
Le YXF60UBA63A est un module d'affichage AMOLED 15,6 pouces en architecture LTPS TFT, conçu pour ordinateurs portables et applications embarquées professionnelles nécessitant une très haute résolution, une large gamme colorimétrique et des performances optiques précises. Les pixels auto‑émissifs de l'AMOLED offrent des noirs profonds, un fort contraste, un temps de réponse rapide et une meilleure efficacité énergétique par rapport aux écrans LCD classiques.

Principales caractéristiques

• Taille d'affichage : 15,6 pouces
• Résolution : 3840 × 2160 (UHD)
• Technologie d'affichage : LTPS TFT AMOLED
• Direction de visualisation : toutes directions
• Driver IC : contrôleur temporel MTK (T-CON) + RM98110 source driver IC
• Interface : eDP 1.4b
• Disposition des pixels : Real RGB
• Couleurs d'affichage : RGB 10 bits
• Luminance typique : 400 cd/m² ; Pic HDR : 550 cd/m²
• Large gamme colorimétrique : 98 % Adobe RGB, 98 % DCI‑P3
• Taux de contraste : 100 000:1
• Temps de réponse : 1 ms ; Taux de rafraîchissement : 60 Hz

Applications
Recommandé pour ordinateurs portables haut de gamme et postes créateurs, stations de travail industrielles, équipements d'imagerie médicale et systèmes embarqués professionnels nécessitant très haute résolution, précision colorimétrique et réactivité.

Spécifications de base
Taille d'affichage : 15,6 pouces
Technologie d'affichage : LTPS TFT AMOLED
Résolution : 3840 × 2160 (UHD)
Zone active : 344,2176 × 193,6224 mm
Dimensions extérieures : 348,22 × 215,57 × 2,19 mm
Driver IC : MTK T-CON + RM98110 Source IC
Disposition des pixels : Real RGB
Couleurs d'affichage : RGB 10 bits
Interface : eDP 1.4b
Luminance typique : 400 cd/m²
Pic HDR : 550 cd/m²
Taux de contraste : 100 000:1
Adobe RGB : 98 %
DCI‑P3 : 98 %
Temps de réponse : 1 ms
Taux de rafraîchissement : 60 Hz
Température de fonctionnement : -20°C à +70°C
Température de stockage : -40°C à +85°C

Plan mécanique
Le dessin mécanique et la vue d'ensemble du module sont fournis pour l'intégration mécanique et le montage ; se référer au dessin pour les dimensions et les détails de fixation.

Caractéristiques techniques

• Modèle : YXF60UBA63A
• Type d'affichage : AMOLED (architecture LTPS TFT AMOLED)
• Résolution : Ultra HD 3840 × 2160
• Interface : eDP 1.4b (haute vitesse)
• Solution driver : contrôleur temporel MTK + RM98110 source IC
• Profondeur de couleur : 10 bits RGB
• Luminance : 400 cd/m² typique, 550 cd/m² pic HDR
• Gamme colorimétrique : 98 % Adobe RGB, 98 % DCI‑P3
• Taux de contraste : 100 000:1
• Temps de réponse : 1 ms
• Taux de rafraîchissement : 60 Hz
• Zone active : 344,2176 × 193,6224 mm
• Dimensions extérieures : 348,22 × 215,57 × 2,19 mm
• Plage de température de fonctionnement : -20°C à +70°C
• Plage de température de stockage : -40°C à +85°C
