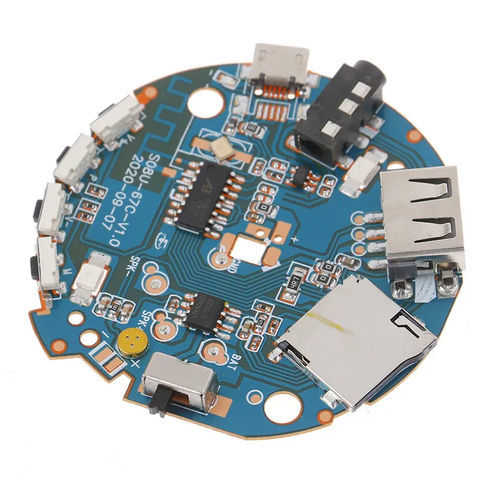

PCB multicouche PCBA-4

double-facepour l'électronique

En général, il existe des circuits imprimés simple face, double face et multicouches. Pour certains appareils électriques simples, tels que les radios, un circuit imprimé simple face est suffisant. Toutefois, avec l'évolution des temps, pour les produits électroniques multifonctionnels et de petit volume, les circuits imprimés simple face et double face ne peuvent pas répondre entièrement aux exigences, mais il faut utiliser des circuits imprimés multicouches. Le circuit imprimé multicouche présente de nombreux avantages, tels que : une densité d'assemblage élevée et un faible volume ; la connexion entre les composants électroniques est raccourcie, la vitesse de transmission du signal est rapide et le câblage est pratique ; un bon effet de blindage, etc. Il n'y a pas de limite au nombre de couches des circuits imprimés multicouches. À l'heure actuelle, il existe plus de 100 couches de circuits imprimés multicouches, généralement des circuits imprimés 4L et 6L. Ensuite, le circuit imprimé multicouche est comparé au circuit imprimé simple face et au circuit imprimé double face, de quelles couches est-il composé ? Quelles sont leurs significations et leurs utilisations ? Voyons cela ensemble. Couche de signal La couche de signal est divisée en trois parties : la couche supérieure, la couche intermédiaire et la couche inférieure. Elle est principalement utilisée pour placer divers composants ou pour le câblage et le soudage. Couche de plan interne La couche de plan interne, également connue sous le nom de couche de puissance interne, est dédiée à la disposition des lignes de puissance et des lignes de terre. Ce type de couche n'est utilisé que pour les circuits imprimés multicouches. On parle de cartes à double couche, 4L et 6L, qui font généralement référence au nombre de couches de signaux et de couches internes d'alimentation/de masse. 94v-0 pcb schematic design product design electrical wiring schematic Circuit Board PCB Assembly Factory
