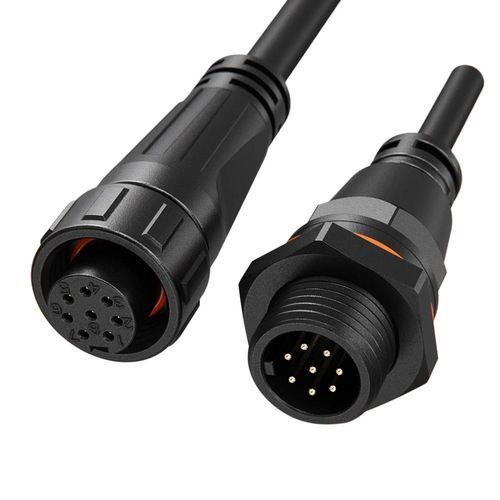

Connecteur de données

verrouillable par visM162+4 broches

Résumé du produit
Connecteur de signal étanche 8 broches 5A, verrouillage par vis, indice de protection IP68. Disponible en version à installer sur site ou surmoulée avec câble. Optimisé pour une densité de signaux élevée dans un encombrement M16 tout en offrant la protection mécanique et environnementale requise pour les installations de capteurs industrielles et extérieures.

Principales caractéristiques

• Densité 8 broches – 8 broches de signal 5A/60V avec contacts Φ1.0 mm pour maximiser les connexions dans un format compact M16.
• Mécanisme de verrouillage par vis – Accouplement fileté garantissant une connexion sécurisée et résistante aux vibrations.
• Étanchéité IP68 – Totalement étanche à la poussière et à l'eau, adapté aux applications extérieures et aux environnements industriels.
• Applications polyvalentes – Convient aux réseaux de capteurs, encodeurs, bus de terrain et liaisons de commande.
• Options d'assemblage – Versions assemblables sur site ou surmoulées avec câble selon les besoins d'installation.
• Certifications internationales – Production selon ISO9001 avec CE, UL, RoHS et certification d'usine TUV en option.

Spécifications (vue tableau)
Détails produit | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches | 2+4 broches | 7 broches | 8 broches
Diamètre contact X nombre | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Courant nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tension nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tension de tenue | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Section câble | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Plage de diamètre | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Niveau de protection | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Mode de connexion | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis
Résistance au feu | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température d'utilisation | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Applications et avantages

• Conçu pour les réseaux de capteurs et les systèmes fieldbus sensibles aux données nécessitant des connexions signaux compactes et fiables.
• Le coupleur à vis garantit une connexion résistante aux vibrations pour les environnements industriels.
• L'étanchéité IP68 et la large plage de température d'utilisation le rendent adapté aux installations extérieures et conditions sévères.
• Boîtier retardateur de flamme (UL94-V0) et forte durabilité en cycles de connexion réduisent les opérations de maintenance et de remplacement.

Caractéristiques techniques

• Famille de modèles : M16
• Nombre de broches (typique pour ce SKU) : 8 broches
• Diamètre contact : Φ1.0 mm
• Courant nominal : 5A (par contact signal)
• Tension nominale : 60V
• Tension de tenue : 500V
• Compatibilité section câble : 0.3mm²–0.5mm² (24–20 AWG)
• Diamètre extérieur max du câble : MAX φ3.6 mm
• Indice de protection : IP68
• Méthode de connexion : Verrouillage par vis (accouplement fileté)
• Classification de combustibilité : UL94-V0
• Plage de température de fonctionnement : -40°C à 105°C
• Certifications : ISO9001, CE, UL, RoHS (certification d'usine UL/TUV disponible)
