Connecteur de données
d'alimentation électriquefil à filà verrouillage

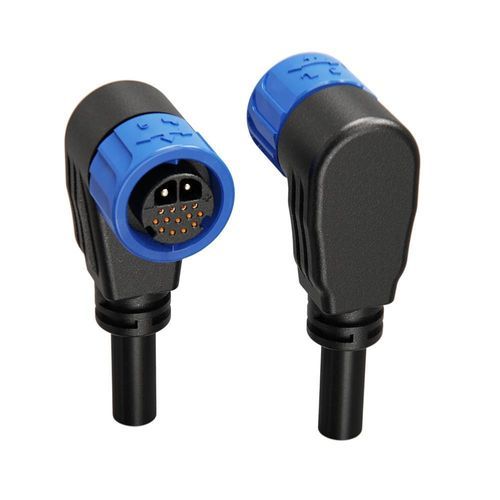

Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage
Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage
Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage - image - 2
Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage - image - 3
Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage - image - 4
Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage - image - 5
Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage - image - 6
Connecteur de données - Shenzhen Jnicon Technology Co., Ltd. - d'alimentation électrique / fil à fil / à verrouillage - image - 7
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
de données, d'alimentation électrique
Format
fil à fil
Type de connexion
à verrouillage, push-to-lock
Taille
M23
Spécification électrique
8 broches, 15 broches, 6 broches
Matériau
en plastique, en cuivre, plaqué or
Indice de protection
IP67, IP69K
Autres caractéristiques
étanche, à retardateur de flamme, avec presse-étoupe
Courant primaire

5 A, 15 A, 20 A, 50 A

Tension

60 V, 125 V, 300 V

Température de fonctionnement

Max: 105 °C
(221 °F)

Min: -40 °C
(-40 °F)

Description

Présentation du produit
  • Conception 15 broches haute densité – 2 contacts d'alimentation (20A, φ2.4mm) et 13 contacts signal (5A, φ1.0mm) dans un boîtier M23 compact pour installations à encombrement réduit.
  • Mécanisme de verrouillage par poussoir – Connecteur auto-verrouillant sans outil pour un branchement/débranchement rapide et des connexions stables en environnement vibratoire.
  • Étanchéité IP67 – Conception totalement scellée contre la poussière et les immersions temporaires (IP67).
  • Soutien de câble flexible – Compatible avec des câbles 0.3mm²–6mm² (24–9 AWG), diamètre extérieur max φ16mm.
  • Intégrité du signal et sécurité – Contacts en alliage de cuivre plaqués or/argent ; boîtier classé UL94 V-0.


Spécifications produit
  • Configuration des broches : 15 broches (2 power + 13 signal).
  • Courant nominal : 20A (contacts power φ2.4mm) + 5A (contacts signal φ1.0mm).
  • Tension nominale : généralement 125V (power) + 60V (signal) ; dépend du variante.
  • Tension d'isolement : jusqu'à 3000V (selon variante).
  • Gamme de câbles : 0.3mm²–6mm² (24–9 AWG) ; diamètre max φ16mm.
  • Niveau de protection : IP67 ; IP69K disponible sur demande.


Caractéristiques techniques
  • Série : famille M23.
  • Matériau des contacts : alliage de cuivre avec placage or ou argent pour résistance à la corrosion et conductivité améliorée.
  • Options de nombre de broches : 6 (2+4), 8 (2+1+5), 15 (2+13).
  • Mode de connexion : verrouillage par poussoir (auto-verrouillant, sans outil).
  • Ininflammabilité : boîtier UL94 V-0.
  • Température de fonctionnement : -40°C à 105°C (certaines variantes jusqu'à 125°C).
  • Durée de vie mécanique : ≥500 cycles d'accouplement.
  • Exemples de câbles supportés : 0.3mm²–6mm² (24–9 AWG).
  • Diamètre câble maximal : φ16mm.
  • Certifications disponibles : ISO9001, CE, UL, RoHS, TUV (selon application).
  • Personnalisations possibles : IP69K, placages alternatifs, presse-étoupes et joints sur mesure.


Applications typiques
  • Capteurs et actionneurs industriels.
  • Transmission de données en automatisation d'usine et systèmes de contrôle.
  • Robotique, commande de mouvement et machines-outils.
  • Équipements extérieurs et lavables nécessitant des connexions étanches.


Commande et fabrication
  • Fabriqué en installations certifiées ISO9001 avec traçabilité par lot.
  • Contactez le fournisseur pour échantillons, fiches techniques et options de personnalisation (IP69K, presse-étoupes, placage alternatif).
