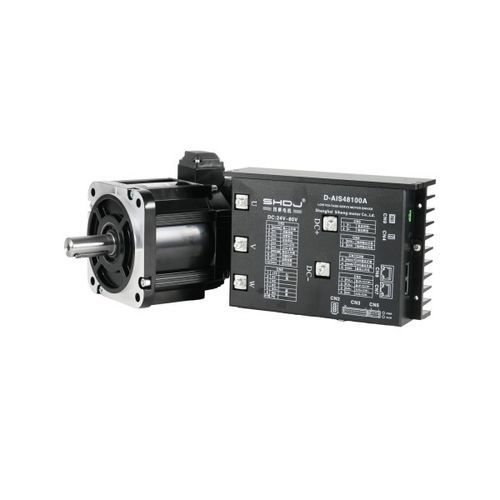

Servomoteur DC M180AIS series

72 VIP654 pôles

Paramètres techniques Spécifications techniques Modèle: M180AIS219 – 72 – C35015 – B1 – 5 Tension (V): 72 Courant (A): 90 Couple (Nm): 35 Longueur du moteur (mm): 219.5 Modèle: M180AIS254 – 72 – C96015 – B1 – 5 Tension (V): 72 Courant (A): 125 Couple (Nm): 48 Longueur du moteur (mm): 254 Tension nominale (V): 72 Puissance nominale (W): 5500 / 7500 Courant nominal (A): 90 / 125 Couple nominal (Nm): 35 / 48 Couple de crête (Nm): 70 / 96 Vitesse nominale (tr/min): 1500 ± 10% Vitesse maximale (tr/min): 1800 ± 10% / 1900 ± 10% Longueur (L mm): 219.5 / 254 Longueur (L mm) + Arbre (mm): 284.5 / 319 Résistance de ligne (Ω): 11.3 ± 10% / 14 ± 10% Inductance de ligne (mH): 0.3 ± 20% / 0.21 ± 20% Moment d'inertie (kg·m²×10⁻⁴): 74 ± 10% / 89 ± 10% Constante de couple (Nm/A): 0.425 ± 10% / 0.418 ± 10% Constante de temps électrique (ms): 26.5 / 15 Méthode de câblage: Y Nombre de phases: 3 Nombre de paires de pôles du rotor (P): 5 Classe d'isolation du moteur: Classe F Classe de protection: IP65 (sauf arbre)
