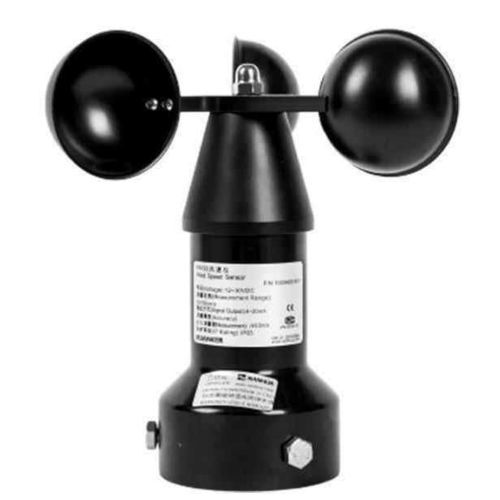

Anémomètre à coupelles FA13

IP65à électronique intégréeà sortie en mA

Vue d'ensemble
Le capteur de vitesse du vent FA13 est conçu pour des applications industrielles et de terrain. Il intègre une protection contre les interférences radio et EMI, une protection contre les surtensions de foudre, un capteur de température sensible et un chauffage PTC automatique pour la protection contre le gel. Les coupelles sont en acier inoxydable et le boîtier en alliage d'aluminium est revêtu polyester avec une liaison en structure labyrinthe pour une meilleure étanchéité. L'électronique interne est protégée par vernis de protection et encapsulant contre l'eau, le brouillard salin et la poussière. Différentes variantes de sortie (UART, courant, RS485) facilitent l'intégration.

Caractéristiques

• Technologie de mesure magnétique sans contact pour la durabilité.
• Haute précision et fiabilité avec faible seuil de démarrage.
• Large plage de mesure 0–50 m/s et résistance au vent >70 m/s.
• Coupelles en acier inoxydable (SS304) et roulements haute qualité (SS440C) pour environnements sévères.
• Boîtier en alliage d'aluminium avec revêtement polyester et protection IP65.
• Capteur de température intégré et chauffage automatique PTC pour fonctionnement par grand froid.
• Sorties disponibles : UART (FA131), courant 4–20 mA (FA133), RS485 (FA134).

Description produit et application
La série FA13 est adaptée à la surveillance du vent et à la collecte de données pour les engins de génie civil, grues portuaires, stations météorologiques, centrales électriques et systèmes de circulation. Sa construction étanche et ses protections contre les surtensions/ESD/EMI la rendent adaptée aux sites industriels et offshore. Montage facile avec connecteur aviation et maintenance minimale.

Spécifications générales
Nom du produit : Capteur de vitesse du vent
Nom de la série : FA13
Modèle : FA131 UART / FA133 signal courant / FA134 signal RS485

Électrique
Tension nominale : DC 12V–30V
Courant de fonctionnement : Max. 50 mA
Tension de chauffage : DC 18V–30V
Puissance de chauffage : ≤50 W (chauffage PTC automatique)
Surtension de foudre : IEC 61000-4-5 4 kV/2 kA
Décharge électrostatique : IEC 61000-4-2 Air 16 kV / Contact 8 kV

Mécanique
Matériau du boîtier : Alliage d'aluminium revêtement polyester
Coupelle : SS304
Roulement : SS440C
Humidité : 0%–100% RH
Température de fonctionnement : Ta -40°C à +70°C
Indice de protection : IEC 60529 IP65
Câblage : Connecteur aviation
Couleur du boîtier : Noir RAL9005
Poids : 0.6 kg

Météorologie
Seuil de démarrage : ≤0.5 m/s (à 20°C)
Niveau anti-vent : >70 m/s
Plage : 0–50 m/s
Précision : ±0.5 m/s (V̇ <5 m/s) ; ±3% (V̇ >5 m/s)
Résolution : 0.1 m/s

Label de certification
CMC : Licence de fabrication d'instruments de mesure

Remarques
Options de sortie disponibles : UART (FA131), courant (4–20 mA, FA133) ou RS485 (FA134). Protections intégrées contre les surtensions, ESD et EMI et chauffage PTC automatique inclus.
