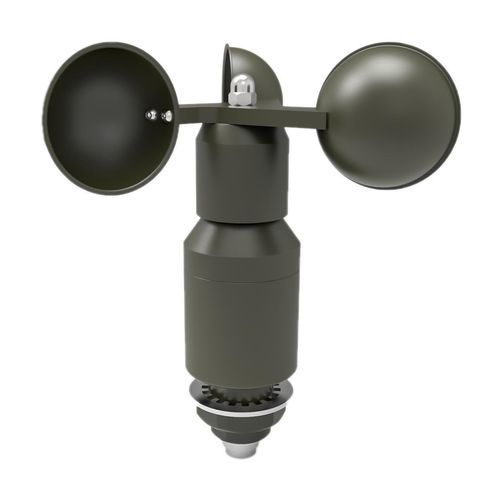

Anémomètre à coupelles FA19

IP66pour applications marinessans entretien

Aperçu
Le FA19 est un capteur de vitesse du vent sans entretien conçu pour une utilisation offshore dans des environnements marins fortement corrosifs (C5-M). Des roulements spéciaux anticorrosion et un corps tout métal en alliage d'aluminium 6061 avec traitement anodisé dur assurent une résistance à la corrosion et à l'abrasion. Des labyrinthes non-contact droits et décalés optimisés avec des rapports d'aspect de cavité garantissent une protection IP66. Le capteur convient aux mesures précises du vent en conditions sévères telles que vents forts, tempêtes de sable et milieux marins.

Principales caractéristiques

• Mesure sans contact par capteur magnétique avec puce magnétique importée pour une précision élevée et une forte immunité aux perturbations électromagnétiques.
• Labyrinthes multiples optimisés (droits et décalés) pour obtenir l'IP66.
• Construction tout métal : corps en alliage 6061 (anodisé dur) ; pièces externes en acier inox 316.
• Roulements spéciaux anticorrosion adaptés aux environnements offshore C5-M.
• Conception tolérante aux erreurs de câblage pour éviter d'endommager le capteur en cas de connexion incorrecte.
• Protection multi-niveaux contre la foudre, les décharges électrostatiques et les surtensions (IEC61000-4-2/4-5).
• Connectique par prise aviation et câble blindé 6 conducteurs (4×0.5mm² + 2×1mm²).

Applications

• Mesure de vent pour éoliennes offshore et onshore
• Surveillance météorologique pour navires et embarcations
• Stations météorologiques côtières et portuaires
• Surveillance environnementale pour voies ferrées et autoroutes
• Systèmes de prévention des catastrophes et interventions d'urgence

Spécifications électriques

• Tension nominale : 12VDC–30VDC
• Courant de fonctionnement : 50 mA max
• ESD : IEC61000-4-2 (contact ±8kV, air ±15kV)
• Surtension : IEC61000-4-5 (ligne à ligne ±6kV, ligne à terre ±4kV)
• Principe de mesure : balayage de code magnétique sans contact
• Câblage : prise aviation
• Câble : blindé 6 conducteurs (4×0.5mm² + 2×1mm²)

Spécifications mécaniques

• Couleur : anodisé dur naturel
• Matériau du corps : alliage d'aluminium 6061, anodisé dur
• Matériau des coupelles : 5052, anodisé dur
• Matériau des roulements : roulements spéciaux résistants à la corrosion
• Poids : 0,4 kg
• Fixation : traversée de plaque Ø27–Ø30 mm ou filetage externe G 3/4
• Température de fonctionnement : -40°C à +70°C
• Humidité : 0–100 % HR (IEC60068-2-3)
• Vibration : 5–10 Hz d=3 mm ; 10–500 Hz a=2 g
• Indice de protection : IP66 (IEC60529)

Spécifications météorologiques

• Seuil de démarrage : ≤0,5 m/s (à 20°C)
• Vitesse de survie : >75 m/s
• Plage de mesure : 0–50 m/s
• Résolution : 0,1 m/s
• Précision : ±0,5 m/s (V<16 m/s) ; ±3 % (16 ≤ V ≤ 60 m/s) ; ±5 % (V>60 m/s)

Modèle & récapitulatif technique

• Modèle : FA19
• Principe de mesure : balayage de code magnétique sans contact
• Tension nominale : 12VDC–30VDC
• Courant max : 50 mA
• Indice de protection : IP66
• Matériaux : corps 6061 alu (anodisé dur) ; pièces inox 316 ; coupelles 5052
• Roulements : résistants à la corrosion (convient C5-M)
• Fixation : Ø27–Ø30 mm / filetage externe G 3/4
• Température de fonctionnement : -40°C à +70°C
• Plage de vent : 0–50 m/s ; résolution 0,1 m/s ; précision selon spécification
