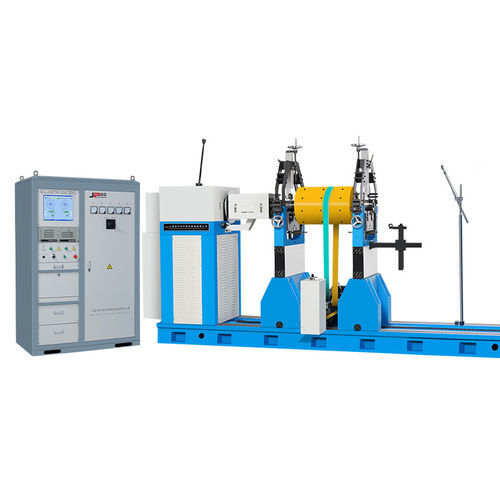

Machine à équilibrer horizontale PHS-10000H

à palier rigidemanuellepour volant d'inertie

Application Cette machine est largement utilisée pour la détection du déséquilibre des pièces mécaniques rotatives de grands moteurs, rouleaux en caoutchouc, pompes à eau, centrifugeuses, ventilateurs, vilebrequins, etc. Caractéristiques Adopte le mode de double entraînement par joint universel/courroie. L'entraînement par joint universel peut transmettre plus de puissance et fonctionner plus en douceur. L'entraînement par courroie assure la qualité et la précision de l'équilibrage de la pièce, et présente les caractéristiques de chargement et de déchargement pratiques, de démarrage rapide et d'efficacité de travail élevée. Applicable aux grandes pièces Données techniques en un coup d'œil PHS-10000H PHS-15000H PHS-20000H PHS-30000 Plage de masse de la pièce (kg) 10000 15000 20000 30000 Diamètre maximal de la pièce (mm) Φ2400 Φ2800 Φ2800 Φ3000 Distance entre deux paliers de support (mm) Min 320 Min 450 Min 600 Min 600 Plage de diamètre de journal de la pièce (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Distance maximale entre la bride d'entraînement et le support de palier droit (mm) 4000 4200 5200 6000 Vitesse de rotation de l'axe principal (tr/min) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 Puissance du moteur (kw) 22 30 55 75 Couple de l'arbre à joint universel (N·m) 2250 2250 5000 7800 Longueur du lit (mm) 5500 6000 7000 8000 Quantité minimale de déséquilibre résiduel réalisable (emar) ≤0.5g· mm/kg ≤0.5g· mm/kg ≤1g· mm/kg ≤1g· mm/kg Applicable aux pièces énormes Données techniques en un coup d'œil PHS-50000 PHS-80000 PHS-100000 Plage de masse de la pièce (kg) 50000 80000 100000 Diamètre maximal de la pièce (mm) Φ3600 Φ4000 Φ4200 Distance entre deux paliers de support (mm) Min 600 Min 600 Min 600 Plage de diamètre de journal de la pièce (mm) Φ80~560 Φ80~560 Φ100~650 Distance maximale entre la bride d'entraînement et le support de palier droit (mm) 7000 7500 9500 Vitesse de rotation de l'axe principal (tr/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 Puissance du moteur (kw) 110 160 200 Couple de l'arbre à joint universel (N·m) 10000 15000 18000 Longueur du lit (mm) 9000 10000 12000 Quantité minimale de déséquilibre résiduel réalisable (emar) ≤1g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 1) Conversion de fréquence 2) Peut ajouter à 75-180 3) Peut ajouter à 120~240 4) Régulation de vitesse continue - Application : Détection de déséquilibre pour grandes pièces rotatives - Mode de double entraînement : Joint universel et courroie - Transmission de puissance élevée et fonctionnement fluide - Haute qualité et précision d'équilibrage - Chargement/déchargement pratique, démarrage rapide, haute efficacité - Applicable pour grandes et énormes pièces
