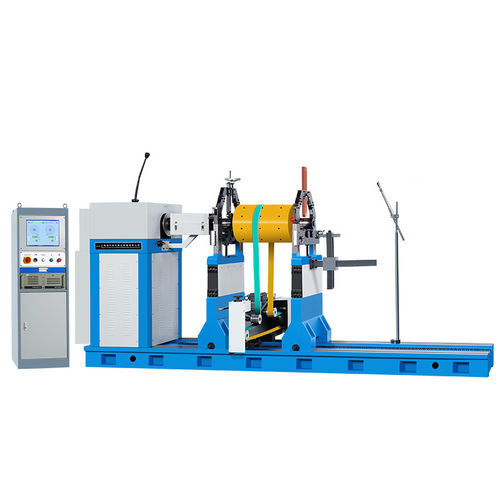

Machine à équilibrer horizontale PHS-3000H

à palier rigidemanuellepour soufflante

ApplicationCette machine est largement utilisée pour la détection du déséquilibre des pièces mécaniques rotatives des moteurs de taille moyenne, des rouleaux en caoutchouc, des pompes à eau, des centrifugeuses, des ventilateurs, des vilebrequins, etc.CaractéristiquesAdopte le double mode d'entraînement joint universel/courroie. La transmission par cardan peut transmettre plus de puissance et fonctionner plus en douceur. L'entraînement par courroie garantit la qualité et la précision de l'équilibrage de la pièce à usiner et présente les caractéristiques suivantes : chargement et déchargement aisés, démarrage rapide et efficacité de travail élevée.Applicable aux pièces moyennesDonnées techniques en brefPHS-1000HPHS-2000HPHS-3000HPHS-5000Masse de la pièce(kg)1000200030005000Diamètre maximum de la pièce(mm)Φ1600Φ1900Φ2100Φ2400Distance entre deux roulements porteurs(mm)Min 60Min 60Min 60Min 320Diamètre du tourillon Portée de la pièce(mm)Φ25~1203)Φ25~1203)Φ25~1203)Φ40~380Distance maximale entre la bride d'entraînement et le support de roulement droit (mm)1600190019002500Vitesse de rotation de l'axe principal(r/min)600,10954)485,8184)133,255,396.634,9704)133,255,396,634,9704)Puissance du moteur (kw)41)7.51)7.51)151)Couple de l'arbre du joint universel(N-m)2503007001250Longueur du lit (mm)2500300030004000Min Montant du déséquilibre résiduel réalisable(emar)≤0.5g- mm/kg≤0.5g- mm/kg≤0.5g- mm/kg≤0.5g- mm/kg1) Conversion de fréquence2) Peut ajouter à 75-1803) Peut ajouter à 120~2404) Régulation de vitesse en continuMode d'entraînement double : joint universel et entraînement par courroieQualité et précision d'équilibrage élevéesCharge/décharge pratiqueDémarrage rapideEfficacité de travail élevéeApplicable aux moteurs de taille moyenne, aux rouleaux en caoutchouc, aux pompes à eau, aux centrifugeuses, aux ventilateurs, aux vilebrequinsCaractéristiques techniquesEtendue de la masse de la pièce : jusqu'à 5000 kgDiamètre maximal de la pièce : jusqu'à Φ2400 mmDistance entre deux roulements de support : Min 60 mm (Min 320 mm pour PHS-5000)Diamètre du tourillon : Φ25~120 mm (Φ40~380 mm pour PHS-5000)Distance maximale entre la bride d'entraînement et le support de palier droit : jusqu'à 2500 mmVitesse de rotation : jusqu'à 1095 r/min (varie selon le modèle)Puissance du moteur : jusqu'à 15 kWCouple de l'arbre du joint universel : jusqu'à 1250 N-mLongueur du lit : jusqu'à 4000 mmMinimum de déséquilibre résiduel réalisable : ≤0,5g- mm/kg
