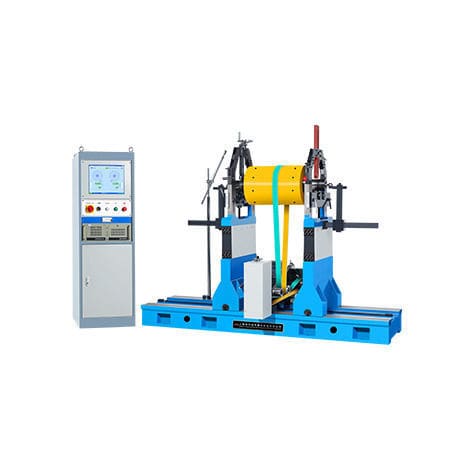

Machine à équilibrer horizontale PHQ series

à palier rigidemanuellepour soufflante

ApplicationCette machine adopte le système de mesure électronique de Jianping, avec diverses méthodes de mesure, l'équilibrage dynamique et statique, les modes de roulement sont jusqu'à 10 sortes, l'ajout et l'enlèvement de poids, la rotation CW et CCW peuvent être personnalisés de manière flexible. Il adopte de multiples combinaisons de coefficients d'étalonnage, ajuste automatiquement la sensibilité du système, et se déplace sans sauts, logiciel et matériel de double filtrage, compression des données, la mesure est plus stable.Applicable aux petites piècesLes données techniques en un coup d'œilPHQ-1.6/5PHQ-1.6A/5APHQ-G5PHA-5PHQ-16AMax Masse de la pièce (kg)1.6/51.6/55516Diamètre maximal de la pièce (mm)Φ300Φ300300Φ300Distance entre deux roulements de support (mm)15~50015~50015~50015~50015~500Journal Diamètre Portée de la pièce (mm)Φ 3~40(120°)Φ 3~40Φ 3~40Φ 3~40Φ 3~40Etendue du diamètre de la courroie d'entraînement (mm)Φ20~85Φ15~150Φ20~85Φ15~150Φ15~150Vitesse de rotation lorsque le diamètre de la courroie d'entraînement est de 100mm (r/min) ~14701)~14701)~14701)0~20001)~14701)Puissance du moteur (kw)0.2DC0.2DC0.2DC0.2DC0.2DCMin Montant du balourd résiduel réalisable (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kgApplicable aux pièces de taille moyenneDonnées techniques en brefPHQ-50PHQ-160HPHQ-160ZPHQ-C160HPHQ-300HPHQ-500HMasse maximale de la pièce (kg)50160160160300500Diamètre maximal de la pièce (mm)ΦΦ700Φ1000Φ300400Φ1220Φ1500Distance entre deux roulements de support (mm)80~700130~1270130~1270130~1270130~1270130~1270Diamètre du tourillon Portée de la pièce (mm)Φ 15~755)Φ 15~753)Φ200-300Φ200Φ 15~753)Φ 15~753)Diamètre Portée de la courroie d'entraînement (mm)Φ18~200Φmax400Φmax300Φmax400Φmax500Φmax600Vitesse de rotation lorsque le diamètre de la courroie d'entraînement est de 100mm (r/min) 700,10501)~117675001)756,11761)~1176~1176Puissance du moteur (kw)0.752)1,52)42)1,52)1,52)2,22)Longueur du lit (mm)150015001500Min Montant du balourd résiduel réalisable (emar)≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0.15g- mm/kgApplicable aux grandes piècesLes données techniques en brefPHQ-1000HPHQ-2000HPHQ-3000HPHQ-5000Masse maximale de la pièce (kg)1000200030005000Diamètre maximal de la pièce (mm)Φ1600Φ1800Φ2100Φ2400Distance entre deux roulements de support (mm)160~1780160~1780160~2280500~2200Diamètre du tourillon Portée de la pièce (mm)Φ25~1204)Φ25~1204)Φ25~1204)Φ40~380Diamètre de la courroie d'entraînement (mm)Φ40~700Φ40~800Φ40~900Φ50~1000Vitesse de rotation lorsque le diamètre de la courroie d'entraînement est de 100mm (r/min) 795,19181)795,9861)795,13151)795,18531)Puissance du moteur (kw)42)5.52)7.52)152)Longueur du lit (mm)2000200025002500Min Montant du balourd résiduel réalisable (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.25g- mm/kgApplicable aux pièces de grande tailleDonnées techniques en brefPHQ-10000HPHQ-15000HPHQ-20000HMasse maximale de la pièce (kg)100001500020000Diamètre maximal de la pièce (mm)Φ2400Φ2800Φ2800Distance entre deux roulements de support (mm)750~4600750~5600750~5600Diamètre du tourillon Portée de la pièce (mm)Φ 60~400Φ60~400Φ60~400Diamètre Portée de la courroie d'entraînement (mm)Φ50~1000Φ50~1300Φ50~1300Vitesse de rotation lorsque le diamètre de la courroie d'entraînement est de 100mm (r/min) 795,18531)795,18531)795,18531)Puissance du moteur (kw)18.52)222)302)Longueur du lit (mm)250025002500Min Montant du balourd résiduel réalisable (emar)≤0,5g- mm/kg≤0,5g- mm/kg≤0.5g- mm/kg1) Régulation progressive de la vitesse2) Conversion de fréquence3) Peut s'ajouter à 75-1804) Peut s'ajouter à 120-2405) Peut s'ajouter à 75-140Système de mesure électroniqueEquilibrage dynamique et statiqueJusqu'à 10 modes de roulementRotation CW et CCW personnalisableCombinaisons multiples de coefficients d'étalonnageRéglage automatique de la sensibilité du systèmeDouble filtrage logiciel et matérielCompression des données pour une mesure stableApplicable aux pièces petites, moyennes, grandes et énormes
