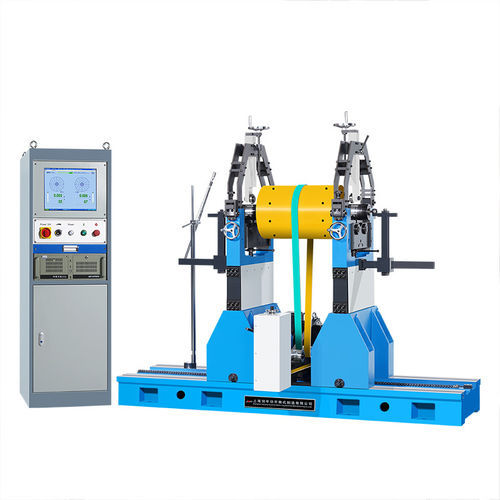

Machine à équilibrer horizontale PHQ-15000H

statiquedynamiquemanuelle

Application Utilisée pour la correction du déséquilibre des pièces rotatives telles que divers rotors de moteurs de grande et moyenne taille, les turbines, les vilebrequins, les rouleaux et les arbres, etc. Caractéristiques Cette machine adopte le système de mesure électronique Jianping, avec diverses méthodes de mesure, équilibrage dynamique et statique, les modes de palier sont jusqu'à 10 types, l'ajout et le retrait de poids, la rotation CW et CCW peuvent être personnalisés de manière flexible. Elle adopte plusieurs combinaisons de coefficients d'étalonnage, ajuste automatiquement la sensibilité du système, et change sans à-coups, double filtrage logiciel et matériel, compression des données, la mesure est plus stable. Applicable aux grandes pièces Données techniques en un coup d'œil - PHQ-10000H - PHQ-15000H - PHQ-20000H Masse maximale de la pièce (kg) - 10000 - 15000 - 20000 Diamètre maximal de la pièce (mm) - Φ2400 - Φ2800 - Φ2800 Distance entre deux paliers de support (mm) - 750~4600 - 750~5600 - 750~5600 Plage de diamètre du journal de la pièce (mm) - Φ 60~400 - Φ60~400 - Φ60~400 Plage de diamètre de la courroie d'entraînement (mm) - Φ50~1000 - Φ50~1300 - Φ50~1300 Vitesse de rotation lorsque le diamètre de la courroie d'entraînement est de 100mm (tr/min) - 795,1853 Puissance du moteur (kw) - 18.5 - 22 - 30 Longueur du lit (mm) - 2500 Quantité minimale de déséquilibre résiduel réalisable (emar) - ≤0.5g· mm/kg 1) Régulation de vitesse continue 2) Conversion de fréquence 3) Peut ajouter à 75-180 4) Peut ajouter à 120-240 5) Peut ajouter à 75-140 - Application : Correction du déséquilibre pour les rotors de grande et moyenne taille, turbines, vilebrequins, rouleaux, arbres - Système de mesure : Électronique Jianping, équilibrage dynamique/statique, jusqu'à 10 modes de palier - Personnalisable : Ajout/retrait de poids, rotation CW/CCW, combinaisons de coefficients d'étalonnage - Système : Ajustement automatique de la sensibilité, double filtrage, compression des données - Masse maximale de la pièce : 10000kg (PHQ-10000H), 15000kg (PHQ-15000H), 20000kg (PHQ-20000H) - Diamètre maximal de la pièce : Φ2400mm (PHQ-10000H), Φ2800mm (PHQ-15000H/20000H) - Distance entre deux paliers de support : 750~4600mm (PHQ-10000H), 750~5600mm (PHQ-15000H/20000H) - Plage de diamètre du journal : Φ60~400mm - Plage de diamètre de la courroie d'entraînement : Φ50~1000mm (PHQ-10000H), Φ50~1300mm (PHQ-15000H/20000H) - Vitesse de rotation (courroie de 100mm) : 795, 1853 tr/min - Puissance du moteur : 18.5kW (PHQ-10000H), 22kW (PHQ-15000H), 30kW (PHQ-20000H) - Longueur du lit : 2500mm - Déséquilibre résiduel minimal réalisable : ≤0.5g·mm/kg
