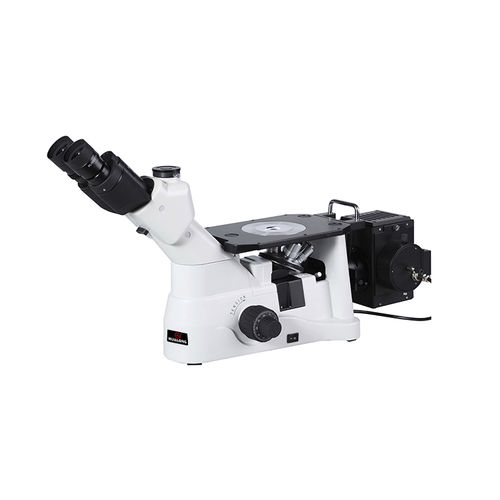

Microscope métallographique HL201-A

de laboratoired'inspectionéducatif

1. Application HL201-A adopte un système optique infini et une conception à fonctions modulaires. Point d'œil élevé, champ de vision ultra large champ plat de l'oculaire diamètre Ф22mm. Il convient à l'analyse métallographique, à l'observation microscopique de la morphologie et de la structure des surfaces, aux semi-conducteurs, aux FPD, aux circuits imprimés, aux matériaux métalliques, aux outils de coupe de précision et à d'autres domaines de fabrication, et convient à l'enseignement et à la recherche. Objectif standard à champ semi-lumineux, haute définition et haute restauration des couleurs ; Selon les différentes applications de l'industrie et de la science des matériaux, par la combinaison modulaire, la réalisation de champ lumineux, de lumière polarisée et d'autres méthodes d'observation. 2. Spécifications 2.1 Système optique : Système optique à correction d'aberration chromatique à l'infini 2.2 Tube d'observation : Tête trinoculaire à charnière, inclinaison de 45°, plage de réglage du pas : 54-75mm, réglage dioptrique unilatéral ±5 dioptries rapport de division : binoculaire 100%, binoculaire : trinoculaire = 80% : 20% 2.3 Oculaire : Oculaire à champ plat PL10X22mm à point de vue élevé et à grand champ de vision 2.4 L'objectif Objectif métallographique achromatique à champ plat à longue distance de travail : LMPL5X /0,15 / WD10,8 Objectif métallographique achromatique à champ plat, longue distance de travail, à l'infini : LMPL10X/0,3 / WD10 Objectif métallographique achromatique à champ plat, longue distance de travail, à l'infini : LMPL20X/0.45 / WD4 Objectif métallographique semi-réducteur à champ plat, longue distance de travail, à l'infini : LMPLFL50X/0,55 / WD7,8 2.5 Convertisseur : Convertisseur à cinq trous 2.6 Plateau : Plate-forme fixe : taille 160X250mm 2.7 Banc de travail : Plaque de scène métallique (trou central Φ12) / plaque de scène métallique (trou central Φ25) / plaque d'extension de scène
