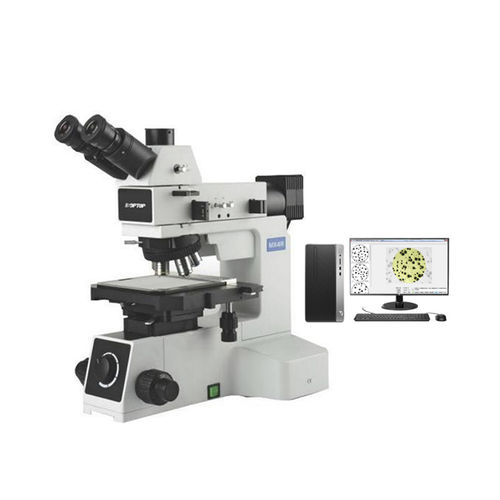

Microscope métallographique HL402-BW

de laboratoired'inspectionéducatif

1. Application Le microscope métallographique HL402-BW est un microscope métallographique vertical trinoculaire. La machine possède une combinaison de systèmes flexible, d'excellentes performances d'imagerie et une structure de système stable. Chaque mécanisme d'exploitation est conçu en fonction de l'ergonomie pour minimiser la fatigue de l'opérateur, et la conception modulaire des composants permet de combiner librement les fonctions du système. La série MX est utilisée professionnellement dans le domaine de l'inspection industrielle et de l'analyse métallographique. 2. Spécifications 2.1 Système optique : Système optique à correction d'aberration chromatique Infinity 2.2 Tube d'observation : inclinaison de 30°, tube d'observation trinoculaire articulé, rapport de division du faisceau R:T=100:0 ou 50:50 2.3 Oculaire : Oculaire plan grand champ à point de vue élevé PL10X/22mm 2.4 Objectif achromatique plan longue distance à l'infini : LMPL 5X /0.15 DIC WD10.8mm LMPL 10X/0.3 DIC WD12.2mm LMPL 20X/0,45 DIC WD4mm LMPL 50X/0,55 DIC WD7,9mm 2.5 Convertisseur : Convertisseur d'inclinaison à 5 trous avec fente DIC 2.6 Platine : Plate-forme mobile mécanique double couche 4", surface de la plate-forme 230X215mm, déplacement 105x 105mm, avec plate-forme en verre, volant mobile X, Y à droite, avec interface de plate-forme 2.7 Système de transillumination : Une seule LED haute puissance de 5W, blanche, intensité lumineuse réglable en continu. Condenseur N.A.0.5 avec diaphragme à ouverture variable
