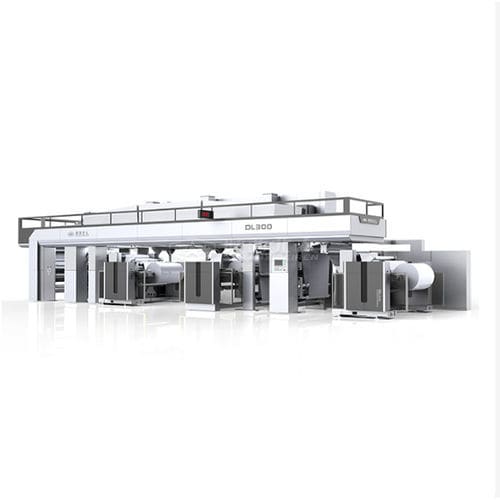

Machine à laminer rouleaux à rouleaux

automatiséeà grande vitesseà sec

Présentation
Notre lamineuse sèche multifonction est conçue pour la production moderne d'emballages flexibles. Elle assemble plusieurs substrats flexibles — notamment BOPP, PET, PE, CPP, feuille d'aluminium et papier — grâce à une application d'adhésif précise et un contrôle de séchage multi-zone. La machine convient aux emballages alimentaires, pharmaceutiques, de produits d'entretien et aux laminés industriels.

Caractéristiques principales

• Compatibilité des substrats : BOPP, PET, PE, CPP, feuille d'aluminium, papier.
• Contrôle de tension précis pour films délicats (précision ±0,3 kg).
• Tunnel de séchage multi-zone avec régulation intelligente de la température pour minimiser les résidus de solvant (objectif <5 mg/m² selon ASTM F1884).
• Chariot de revêtement type cassette pour changement rapide entre adhésifs solvants et aqueux (15–30 min).
• Conception économe en énergie avec recirculation des gaz d'extraction et réglage du taux d'air neuf.
• Raboutage automatique aux postes d'enroulage et déroulage pour réduire les pertes et assurer une production continue.
• Entraînement vectoriel AC multi-moteur synchronisé pour une manipulation douce des substrats sensibles.

Applications
Conçue pour la production d'emballages flexibles : emballage alimentaire (sachets stérilisables, sachets à café), emballage pharmaceutique (feuille cold-form, matériaux pour blisters), emballage de produits d'entretien et laminés industriels pour isolation ou blindage électronique.

Méthodes de vérification qualité

• Mesure des résidus de solvant par chromatographie en phase gazeuse.
• Essais de résistance d'adhérence avec tensiomètre selon les normes ASTM.
• Contrôle d'uniformité du revêtement par systèmes de détection optique.
• Vérification de l'alignement de la web dans une tolérance de ±1 mm.
• Contrôles de la distribution de température par imagerie thermique.

Spécifications techniques
Paramètre — Spécification
Largeur maximale de film — 1050 mm / 1250 mm
Diamètre de déroulage — Φ 800 mm
Diamètre de rouleau — Φ 800 mm
Longueur du tunnel de séchage — 9 mètres
Gamme de vitesse opérationnelle — 150-450 m/min
Précision du contrôle de tension — ±0,3 kg
Tolérance de poids de revêtement — ±0,1 g/m²
Norme résidu solvant — <5 mg/m²
Système d'entraînement — entraînement vectoriel AC 5-7 moteurs
Matériaux imprimables — film, feuille d'aluminium, papier
Industries cibles — emballage alimentaire, emballage pharmaceutique, emballage de produits d'entretien

Avantages clés

• Changement rapide via chariot de revêtement type cassette pour productions flexibles.
• Économie d'énergie par recirculation d'air et réglage automatique du taux d'air neuf.
• Déchets minimaux grâce au raboutage automatique aux postes déroulage et enroulage.
• Qualité d'assemblage homogène grâce à une gâche de laminage précise et des cylindres de gravure maintenant l'application d'adhésif à ±0,1 g/m².

Comment elle résout les problèmes courants de production

• Prévient la flexion des laminés d'épaisseurs mixtes par contrôle de tension indépendant pour chaque web et une gâche de refroidissement à température contrôlée pour stabiliser le laminé après collage.
• Traite les substrats délicats sans casse grâce à des moteurs vectoriels synchronisés et des galets guides à faible friction pour réduire les contraintes de contact.
• Maintient une grande vitesse sans compromettre le séchage via une technologie de couteau d'air à haute vitesse dans le tunnel de séchage.

Caractéristiques / spécifications techniques

• Largeur maximale de film : 1050 mm / 1250 mm
• Diamètre de déroulage : Φ 800 mm
• Diamètre de rouleau : Φ 800 mm
• Longueur du tunnel de séchage : 9 mètres
• Gamme de vitesse opérationnelle : 150-450 m/min
• Précision du contrôle de tension : ±0,3 kg
• Tolérance de poids de revêtement : ±0,1 g/m²
• Norme résidu solvant : <5 mg/m²
• Système d'entraînement : entraînement vectoriel AC 5-7 moteurs
• Matériaux imprimables : film, feuille d'aluminium, papier
• Industries cibles : emballage alimentaire, emballage pharmaceutique, emballage de produits d'entretien
