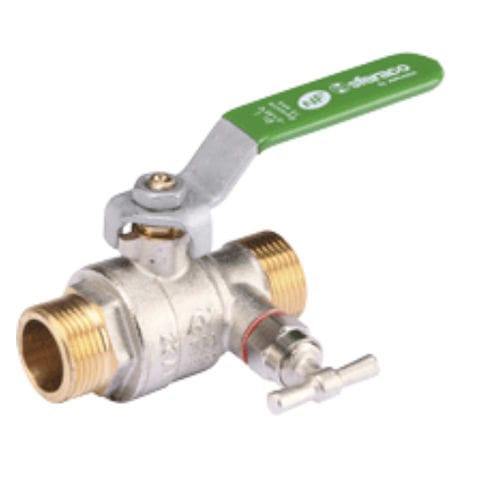

Vanne à boisseau sphérique 544 series
à levierpour l'eaumâle-mâle

vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier
Media
pour l'eau
Corps
mâle-mâle, en laiton nickelé, en acier, en PTFE, en EPDM, aluminium
Autres caractéristiques
à passage intégral, normalement fermée, résistante à la corrosion, avec vanne de purge
DN

0,5 in, 0,75 in, 1 in

Pression

25 bar
(362,6 psi)

Température

Min: -5 °C
(23 °F)

Max: 90 °C
(194 °F)

Description

Série 544 - Vanne à sphère laiton - M.M. à purge - NF - poignée acier plate verte Corps laiton CW617N nickelé et interne brossé - Sphère laiton chromé - Presse étoupe PTFE + Joint torique EPDM - Passage intégral Axe inéjectable - Poignée anti corrosion - Bille pleine et percée jusqu'au DN 1"1/2 ( évite la stagnation d'eau entre le corps et la sphère ) CARACTERISTIQUES : •Fabrication suivant la norme NF079 •Garantie fabrication 10 ans (la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure) •Fabriquée en Italie •Passage intégral •Axe inéjectable •Bille pleine •Sphère percée (évite la stagnation d’eau entre la sphère et le corps) jusqu’au DN 1“1/2 •Presse étoupe PTFEG200+ joint torique EPDM4270 •Poignée acier plate traitée anti-corrosion ou manette papillon aluminium •Groupe Acoustique I (inférieur à 20 dB) •Marquage corps : Made in Italy, NF, ACS, PN sur une face et Logo, DN, Date de fabrication Année/Mois, qualité laiton sur l’autre face •Marquage poignée : On/Off, Airaga, Made in Italy, Température mini et maxi, groupe acoustique I •Poignée réversible de couleur verte RAL 6029 •Système cadenassable en option pour les DN1/2“ et 3/4“ (Ref. 9810404) UTILISATION : •Arrosage, irrigation, chauffage sanitaire, eau potable, climatisation •Température mini admissible Ts : -5°C •Température maxi admissible Ts : +90°C (+110°c en pointe pendant 1 heure maxi) •Pressions maxi admissibles Ps (sauf modèles à purge) : 40barsjusqu’au DN 3/4“, 25bars du 1“ au1“1/4, 16 bars au-delà •Pressions maxi admissibles Ps pour modèles à purge : 25 bars du 1/2" au 1“1/4, 16 bars au-delà
