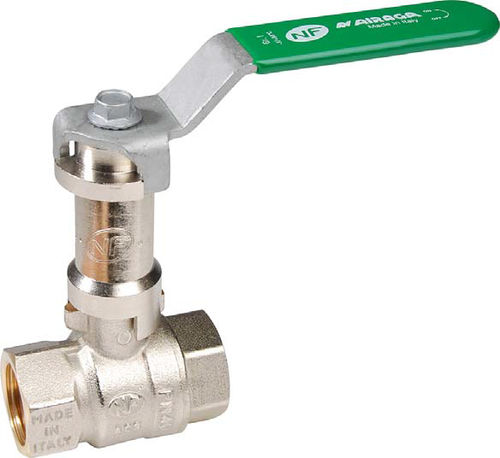

vanne à boisseau sphérique / à levier / pour l'eau / femelle-femelle
610 series

{{requestButtons}}

Caractéristiques

  • Type:

    à boisseau sphérique

  • Actionnement:

    à levier

  • Media:

    pour l'eau

  • Corps:

    femelle-femelle, avec rallonge pour isolation, en laiton nickelé

  • Autres caractéristiques:

    à passage intégral, normalement fermée, résistante à la corrosion

  • Température:

    Max: 90 °C (194 °F)

    Min: -5 °C (23 °F)

  • Pression:

    16 bar, 25 bar, 40 bar (232,1 psi)

  • DN:

    Max: 2 in

    Min: 0,5 in

Description

Corps laiton CW617N nickelé et interne brossé - Sphère laiton chromé - Presse étoupe PTFE + Joint torique EPDM - Passage intégral

Axe inéjectable - Poignée anti corrosion - Bille pleine et percée jusqu'au DN 1"1/2 ( évite la stagnation d'eau entre le corps et la sphère )

Prolongateur démontable

CARACTERISTIQUES :
•Fabrication suivant la norme NF079
•Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )
•Fabriquée en Italie
•Passage intégral
•Axe inéjectable
•Bille pleine
•Sphère percée (évite la stagnation d’eau entre la sphère et le corps ) jusqu’au DN 1“1/2
•Presse étoupe PTFE G200+ joint torique EPDM 4270
•Poignée acier plate traitée anti-corrosion ou manette papillon aluminium
•Groupe Acoustique I (inférieur à 20 dB)
•Marquage corps : Made in Italy, NF, ACS, PN sur une face et Logo, DN, Date de fabrication Année/Mois, qualité laiton sur l’autre face
•Marquage poignée : On/Off , Airaga , Made in Italy , Température mini et maxi , groupe acoustique I
•Poignée réversible de couleur verte RAL 6029
• Prolongateur démontable

UTILISATION :
•Arrosage, irrigation, chauffage sanitaire, eau potable, climatisation
•Température mini admissible Ts : -5°C
•Température maxi admissible Ts : +90°C (+110°c en pointe pendant 1 heure maxi)
•Pressions maxi admissibles Ps (sauf modèles à purge) : 40barsjusqu’au DN 3/4“, 25bars du 1“ au1“1/4, 16 bars au-delà
