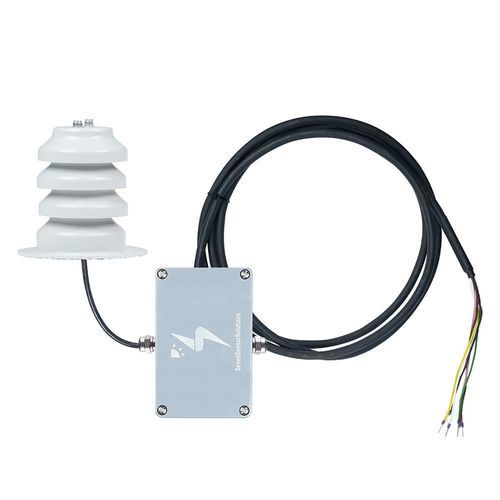

Capteur de température Pt1000 3S-AT-PT1000-U

0-10 Vfils nusIP67

Présentation du produit
Le capteur de température ambiante mesure la température de l'air dans l'environnement des installations photovoltaïques (PV) à l'aide d'une sonde PT1000. Un transducteur intégré convertit le signal PT1000 en une sortie analogique 0-10 V, assurant la compatibilité avec les enregistreurs, passerelles et automates avec entrée 0-10 V. Le capteur est fourni avec un écran pare-radiation en plastique stabilisé UV à quatre plateaux ventilés qui protège la sonde du rayonnement solaire direct tout en permettant une circulation d'air libre.

Applications et normes
Conçu pour la surveillance des centrales photovoltaïques et les systèmes de mesure environnementale. Conforme aux normes IEC 61724-1:2021 et IEC 60751:2022 (Classe A).

Principales caractéristiques

• Élément sensible PT1000 pour une mesure ambiante haute précision.
• Sortie analogique 0-10 V compatible avec les systèmes d'acquisition et de contrôle courants.
• Écran pare-radiation résistant aux UV à quatre plateaux aspirés pour une utilisation extérieure fiable.
• Trous de montage pré-percés pour une installation rapide et sécurisée.

Installation
L'unité comprend un écran pare-radiation pré-assemblé et des trous de montage pour fixation par vis sur une surface plane. L'installation est rapide et sûre ; se conformer au manuel d'utilisation fourni pour les raccordements électriques et les recommandations de positionnement.

Performance et fonctionnement
Une sonde PT1000 de haute précision mesure la température de l'air ambiant ; une carte électronique dans un boîtier résistant aux UV fournit un signal analogique stable 0-10 V. Le capteur est destiné à la surveillance précise de la température ambiante requise pour l'analyse des performances PV (effet sur la température des cellules, transfert de chaleur influencé par le vent et la densité de l'air).

Caractéristiques techniques

• Code article : 3S-AT-PT1000-U
• Type de capteur : PT1000 (Classe A selon IEC 60751:2022)
• Plage de mesure : -40°C à +85°C
• Précision : ±0,1°C
• Résolution : 0,1°C
• Sortie de données : Analogique 0-10 V
• Alimentation : 12 à 30 V DC
• Consommation : 15 mA à 24 V DC
• Câble : 1 m et 2 m, 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR, résistant aux UV et aux intempéries
• Plage de fonctionnement : -40°C à +85°C
• Dimensions du boîtier : 65 x 115 x 55 mm (L x l x H)
• Dimensions du bouclier : Ø 105 mm x 100 mm
• Poids : 521 g
• Indice de protection : IP67
• Matériau du boîtier : ABS
• Matériau du tube du capteur : acier inoxydable
• Matériau du bouclier : ABS stabilisé UV
• Méthode de montage : Montage au sol

Informations complémentaires
Chaque unité est livrée avec un câble PUR résistant aux UV et aux intempéries de 1 m et un de 2 m (2x2x0,22 mm², 24 AWG). Garantie : 2 ans. Délais indicatifs : petites quantités (≤5 unités) ~2–3 semaines ; commandes en volume (≤100 unités) ~7–8 semaines. Fourchette de prix indicative : 125–225 EUR.
