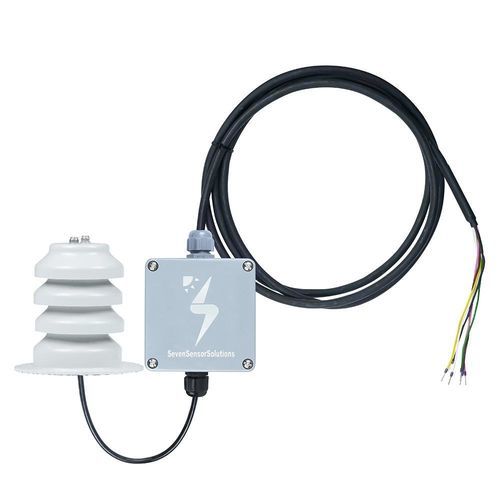

Capteur de température Pt1000 3S-AT-PT1000-MB

muralà montage sur tuyauModbus RTU

Présentation
Le 3S-AT-PT1000-MB est un capteur de température ambiante destiné aux installations photovoltaïques et aux applications industrielles. Il mesure la température de l'air à l'aide d'une sonde PT1000 et transmet les valeurs via RS485 en Modbus RTU. L'appareil est livré avec un écran de protection stabilisé UV composé de quatre plaques ventilées et une base de fixation pré-percée.

Caractéristiques principales

• Élément détecteur PT1000 pour une mesure précise de la température ambiante.
• Interface numérique RS485 (Modbus RTU) compatible avec dataloggers et automates.
• Écran anti-radiation stabilisé UV pour réduire les erreurs dues au rayonnement solaire.
• Trous de montage pré-percés pour une installation rapide et sûre sur surfaces planes ou mâts.
• Conçu pour la surveillance de centrales PV et les mesures environnementales industrielles.

Normes et conformité
Conçu et fabriqué conformément à IEC 60751:2022 et IEC 61724-1:2021 (Annexe B). Précision conforme à la classe A selon IEC 60751:2022.

Installation
Le capteur est livré avec un écran de protection et une base de fixation pré-assemblés. Fixez l'ensemble sur une surface plane ou un mât à l'aide de vis par les trous fournis. Faites passer le câble par le presse-étoupe fourni et assurez-vous que l'écran n'est pas obstrué pour permettre une circulation d'air naturelle.

Informations complémentaires

• Sortie numérique : Modbus RTU via RS485 (jusqu'à 38400 Baud).
• Alimentation : 12 à 30 V DC ; consommation : 15 mA @ 24 V DC.
• Câbles fournis : 1 m 2x2x0,22 mm² (24 AWG) L12YC11Y-TP PUR et 2 m 3x2x0,22 mm² L12YC11Y-TP PUR (résistants aux UV et intempéries).
• Garantie : 2 ans.
• Fourchette de prix indicative : 145 EUR – 260 EUR.
• Délai de livraison estimé : petites commandes (≤5 unités) ~1–2 semaines ; commandes importantes (≤100 unités) ~5–7 semaines.

Caractéristiques / spécifications techniques

• Référence : 3S-AT-PT1000-MB
• Type de capteur : PT1000
• Plage de mesure : -40°C à +85°C
• Précision : ±0,1°C (Classe A IEC 60751:2022)
• Résolution : 0,1°C
• Sortie de données : RS485 jusqu'à 38400 Baud
• Protocole de communication : Modbus RTU
• Alimentation : 12 à 30 V DC
• Consommation : 15 mA @ 24 V DC
• Câbles : 1 m 2x2x0,22 mm² L12YC11Y-TP PUR et 2 m 3x2x0,22 mm² L12YC11Y-TP PUR; résistants aux UV et intempéries
• Plage de fonctionnement : -40°C à +85°C
• Dimensions boîtier : 80 x 82 x 55 mm (L x l x H)
• Dimensions écran : Ø 105 mm x 100 mm
• Poids : 500 g
• Indice de protection : IP67
• Matériau boîtier : ABS
• Matériau corps capteur : tube en acier inoxydable
• Matériau écran : ABS stabilisé UV
• Méthode de montage : fixation au sol/mât
• Norme : Classe A selon IEC 60751:2022
