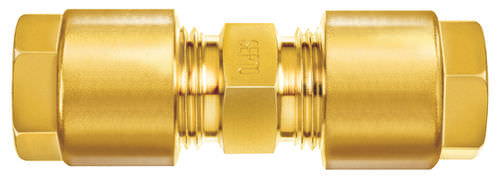

Raccord hydraulique G series
à visserà bague coupantedroit

raccord hydraulique
raccord hydraulique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Application
hydraulique
Fixation
à visser, à bague coupante
Forme
droite
Matériau
en laiton
Autre caractéristique
compacte, union
Diamètre

Min: 4 mm (0,157 in)

Max: 15 mm (0,591 in)

Pression de service

125 bar (1 812,97 psi)

Description

- montage facile et rapide - compactes dimensions - programme étendu - multiples possibilités de combinaisons G = Ecrou SERTO avec filetage (BSP) gaz (M et G ne sont pas interchangeables) Matériau Laiton CW617N (CuZn40Pb2), surface est décapée Nickelée par voie chimique, voir chapitre 8. Pression nominale PN voir tableaux des produits (facteur de sécurité 4). Sollicitations dynamique sur demande. Plage de température admissible -40°C à +180°C Débit de fuite avec hélium 10-8mbar " l/s (à la base d'un montage dans les règles de l'art; voir instructions de montage et tubes) Vide Jusqu à 10-4mbar, plus poussé possible Tubes à utiliser Tubes en matière plastique et tous les tubes en cuivre sans soudure (selon EN 12449/1057) avec surface propre et lisse. Le diamètre extérieur doit être situé dans une tolérance de ± /0,1 /mm. Voir chapitre tubes et tuyaux. Autres matériaux sur demande. Homologations SSIGE, DVGW et ÖVGW Embouts mâles, filetages Filetage gaz (BSP) et filetage métrique à pas fin DIN 3852. Conique selon forme C. Cylindrique selon forme B. Filetage d étanchéité selon forme E. Filetage NPT selon ANSI/ASME B1.20.1-1983
