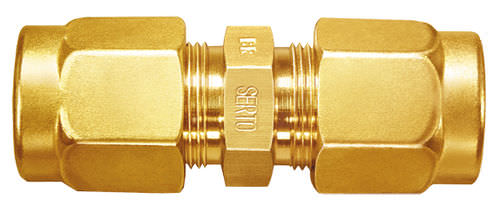

Raccord hydraulique M series
à visserà bague coupantedroit

raccord hydraulique
raccord hydraulique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Application
hydraulique
Fixation
à visser, à bague coupante
Forme
droite
Matériau
en laiton
Autres caractéristiques
universelle, compacte, union
Diamètre

Min: 2 mm
(0,079 in)

Max: 35 mm
(1,378 in)

Pression de service

250 bar
(3 625,94 psi)

Description

pour des milieux non agressifs à moyennement agressifs- air, gaz, liquide et huile - dans un environnement non agressif, par ex. pour la construction de machines, (lubrification, refroidissement) Propriétés, spécificités • montage facile et rapide • compactes dimensions • programme étendu • multiples possibilités de combinaisons • M = écrou SERTO avec filetage métrique (M et G ne sont pas interchangeables) Matériau Laiton CW 617N (CuZn40Pb2), la surface est décapée. Débit de fuite avec hélium 10-8 mbar • l/s (à la base d'un montage dans les règles de l'art; voir instructions de montage et tubes) Vide Jusqu’à 10-4 mbar, plus poussé possible Tubes à utiliser Tubes en matière plastique et tous les tubes en cuivre sans soudure (selon EN 12449/1057) avec surface propre et lisse. Tolérance du diamètre extérieur de ± 0,1 mm. Voir chapitre tubes et tuyaux. Autres matériaux sur demande. Homologations SSIGE, DVGW Embouts mâles, filetages Filetage-gaz (BSP) et filetage métrique à pas fin DIN 3852; conique selon forme C; filetage d’étanchéité selon forme B. Filetage NPT selon ANSI B1.20.1. Pour assurer l’étanchéité des filetages mâles coniques, nous recommandons le ruban en PTFE AC 840/841 ou Loctite 5061.
