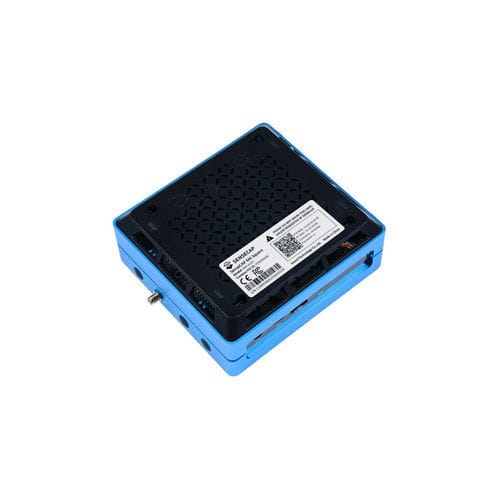

Ordinateur edge SenseCAP M4 Square

de bureauIntel® Celeron® J4125DisplayPort

Vue d'ensemble
Le SenseCAP M4 Square est une passerelle edge conçue pour héberger plusieurs applications Web 3.0 et IoT. Il prend en charge le déploiement de CUMULUS FluxNode, du hotspot léger Helium et d'autres dApps via un dApp center, offrant du calcul décentralisé et une couverture longue portée LoRa/LoRaWAN.

Points clés

• Plug and Play : Déploiement sans code pour configurer plusieurs dApps sans mise en place manuelle de l'environnement.
• Support multi-dApps : Déploiement d'applications depuis le dApp center SenseCAP ; prise en charge actuelle de Flux et Helium, dApps supplémentaires prévues.
• Service Cloud : Outils cloud centralisés pour achat, déploiement, gestion du cycle de vie, configuration Bluetooth et supervision.
• Performances : Intel® Celeron® J4125 (2,0–2,7 GHz), 4 cœurs / 4 threads ; TPM 2.0 intégré et puce crypto ECC608 pour authentification sécurisée.
• Faible consommation : Consommation typique ≈ 10 W (~7,2 kWh/mois).
• Sécurité : TPM 2.0 et ECC608 protègent contre les menaces logicielles et l'accès non autorisé.

Aperçu matériel
Le SenseCAP M4 Square intègre un processeur Intel® Celeron® J4125 quad-core avec coprocesseur RP2040, ports 2.5GbE doubles, interfaces sans fil multiples, sortie vidéo 4K, SSD interne 512 Go et plusieurs options d'extension.

CUMULUS FluxNode — Étapes de déploiement Plug and Play

• Étape 1 : Mettre sous tension et connecter à Internet
• Étape 2 : Installer et se connecter à l'application SenseCAP Hotspot
• Étape 3 : Appairer l'application au SenseCAP M4 via Bluetooth
• Étape 4 : Renseigner les informations FluxNode et lancer le déploiement ; l'appareil déploie automatiquement le FluxNode

Helium Light Hotspot — Étapes d'installation

• Étape 1 : Mettre sous tension et connecter à Internet
• Étape 2 : Installer et se connecter à l'application SenseCAP Hotspot
• Étape 3 : Appairer l'application au SenseCAP M4 Square via Bluetooth
• Étape 4 : Installer la dApp Helium, configurer l'emplacement et l'antenne, puis soumettre à Helium

Alimentation & remarques opérationnelles
La consommation typique est de 10 W (≈7,2 kWh/mois). Au prix moyen mondial de l'électricité de $0.144/kWh, cela représente ~ $12.61 par an. Versions radio disponibles : US915 et EU868. Certifications : FCC, CE.

Liste des éléments

• SenseCAP M4 Square ×1
• Antenne LoRa ×1
• Manuel utilisateur ×1
• Adaptateur secteur international ×1
• Autocollant SenseCAP ×2

Caractéristiques techniques

• Processeur : Intel® Celeron® J4125 (2,0–2,7 GHz)
• Coprocesseur : Raspberry Pi RP2040 (Dual-core Arm Cortex M0+)
• Fréquence LoRa : EU868 863–870 MHz / US915 902–928 MHz
• Antenne : LoRa 3 dBi antenne externe avec base
• Graphiques : Intel® UHD Graphics 600 (250–750 MHz)
• Mémoire : LPDDR4 8 Go
• Stockage : SSD interne 512 Go
• Sans fil : Wi‑Fi 802.11 a/b/g/n/ac @ 2.4/5 GHz HT160
• Réseau : Intel® 226-V PCIe 2.5GbE LAN, Wake-On-LAN, PXE
• Audio : Connecteur combo micro + casque
• USB : 2× USB 2.0 Type-A, 1× USB 3.1 Type-A, 1× USB 3.1 Type-C
• Vidéo : HDMI 2.0a / DP1.2a jusqu'à 4096×2160 @ 60Hz
• Extensions : M.2 Key B (2242/2280) : SATA III, USB2.0, UIM ; M.2 Key M (2242/2280) : PCIe 2.0 ×4 ; Micro SD, socket SIM, SATA III
• Température de service : 0°C à 45°C
• Température de stockage : -20°C à 60°C
• TPM : TPM 2.0 intégré
• Alimentation : Jack DC 5.5/2.1 mm ou Type-C PD (Jack DC 12–19V, Type-C 15V)
• Dimensions : 130 × 120 × 50 mm
• Certifications : FCC, CE
