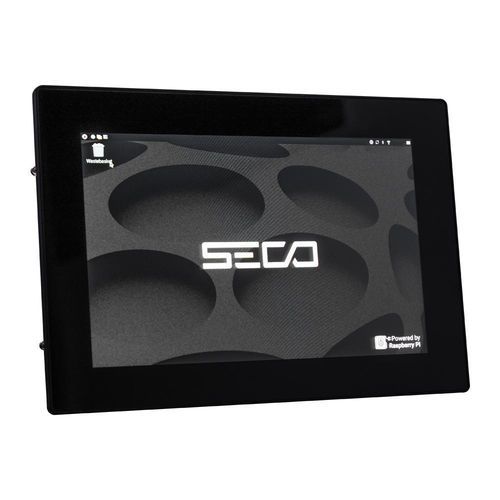

IHM à écran tactile Pi Vision 10.1 CM5

à montage VESAencastrableà intégrer

Résumé
HMI 10,1 pouces basé sur Raspberry Pi Compute Module 5, conçu pour des interfaces homme‑machine embarquées en environnements industriels et edge nécessitant un écran intégré et un jeu d'E/S polyvalent.

Points forts

• Alimenté par Raspberry Pi Compute Module 5, Broadcom BCM2712 Quad-core Cortex-A76 + A53
• Écran tactile capacitif 10,1” : résolution 1280x800
• Protection IP66 (face avant) et écran haute luminosité
• Caractéristiques de qualité industrielle : montage en panneau, sans ventilateur
• Compatibilité native avec l’écosystème Raspberry Pi
• Indépendant du système d’exploitation : Raspberry Pi OS préconfiguré et prise en charge de Clea OS (distribution Linux basée sur Yocto LTS)

Affichage

• Écran IPS 10,1 pouces
• Résolution : 1280 × 800
• Luminosité : 400 cd/m²
• Durée de vie LED : 50 000 heures

Stockage & Mémoire

• Stockage : Jusqu'à 64 Go eMMC ; socket microSD pour modules CM5Lite
• Mémoire : Jusqu'à 8 Go LPDDR4‑4267 SDRAM avec ECC

Connectivité & Extensions

• Sans fil : Wi‑Fi 2,4 / 5,0 GHz (IEEE 802.11 b/g/n/ac) ; BT 5.0, BLE
• Ethernet : 1× Gigabit Ethernet PHY avec prise en charge IEEE 1588
• USB : 2× ports USB 3.0
• PCIe : Socket M.2 M‑key PCIe
• Empreinte I/O : empreinte HAT avec connecteur GPIO 40 broches ; jusqu'à 5× UART, jusqu'à 5× I2C, jusqu'à 5× SPI, 1× SDIO, 1× DPI (RGB parallèle), 1× I2S, jusqu'à 4× PWM, jusqu'à 3× sorties GPCLK

OS

• Clea OS (Linux Yocto) et Raspberry Pi OS

Environnement & Dimensions

• Température de fonctionnement : 0 °C à +60 °C
• Dimensions : 270,1 × 187,1 × 51,7 mm
