Détecteur de fuites de méthane LDEM 2000

à lasermonté sur véhiculepour tuyau de gaz

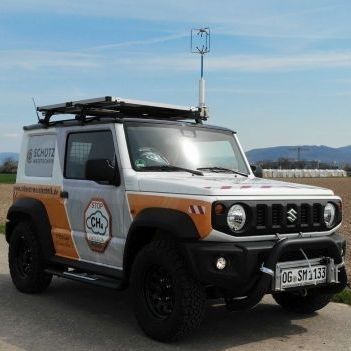

Détection de Fuites et Surveillance des Émissions Avec le RÈGLEMENT DU PARLEMENT EUROPÉEN ET DU CONSEIL sur la réduction des émissions de méthane dans le secteur de l'énergie et modifiant le règlement (UE) 2019/942 (Règlement de l'UE sur les Émissions de Méthane), la mesure technique des émissions de méthane lors de l'exploitation des réseaux de transport et de distribution de gaz devient nécessaire. LDEM intégré dans un véhicule de mesure tout-terrain Systèmes montés sur véhicule pour détecter les émissions dans le réseau de distribution en utilisant la concentration atmosphérique et la mesure du vent. La zone du réseau est parcourue à proximité de la canalisation sans avoir besoin de rester directement au-dessus. Le vent ou les courants d'air transportent le gaz naturel vers le véhicule. Lors de la mesure des émissions, les inspections à pied des raccordements domestiques ne sont plus nécessaires. En raison de cette tâche entièrement nouvelle, différentes exigences sont imposées à la technologie de mesure, au logiciel et à l'opérateur du véhicule. La mesure du vent et les inspections multiples de la zone en font partie. La détermination des quantités d'émissions au niveau du site est une autre exigence, ainsi que le besoin d'une sensibilité de base nettement plus élevée. Ces exigences sont satisfaites en pratique grâce au logiciel Scout et à l'unité de mesure LDEM 2000. Les exigences élevées sont satisfaites grâce à la technologie de mesure laser, qui fonctionne à la résonance du méthane et de l'éthane. Systèmes montés sur véhicule pour vérifier les pipelines de gaz naturel en utilisant la concentration atmosphérique et la mesure du vent L'inspection en surface des pipelines enterrés peut être effectuée par diverses méthodes, telles que l'inspection classique en surface à pied avec une sonde de couverture ou l'inspection en surface montée sur véhicule au-dessus de la canalisation selon G465-4:2019. Une nouvelle approche implique "des systèmes montés sur véhicule pour l'inspection utilisant la concentration atmosphérique et la mesure du vent", selon la future norme G465-4-III. Une différence majeure est que l'itinéraire du véhicule n'est plus lié à la canalisation, ce qui signifie que la zone du réseau peut être inspectée sans conduire directement au-dessus des tuyaux. L'inspection des raccordements domestiques est effectuée en détectant le gaz naturel s'échappant dans l'air. Le vent ou les courants d'air transportent le gaz vers le véhicule, éliminant ainsi le besoin d'inspections des raccordements domestiques dans de nombreuses zones. En raison de cette approche entièrement nouvelle, différentes exigences sont imposées à la technologie de mesure, au logiciel et à l'opérateur du véhicule ou au détecteur de gaz. La mesure du vent et les passages multiples pour couvrir la zone en font partie. L'identification des zones suspectées de fuites et une sensibilité de base nettement plus élevée sont d'autres exigences. Ces exigences sont satisfaites en pratique grâce au logiciel Scout et à l'unité de mesure LDEM 2000. Les exigences élevées sont satisfaites grâce à la technologie de mesure laser, qui fonctionne à la résonance du méthane et de l'éthane. Le système de mesure LDEM 2000 peut être installé dans n'importe quel véhicule, nécessite un maximum de 12V 1A et pèse 4 kg, avec des dimensions de 325 x 270 x 195 mm. Données Techniques LDEM 2000: - Système de mesure: Mesure par résonance laser - Plage de mesure: 0,006 - 10 000 ppm de méthane dans l'air - Plage de mesure: 0,009 - 10 000 ppm d'éthane dans l'air - Sensibilité: 6 ppb de méthane - Vitesse de mesure du véhicule: 50 km/h - Fréquence d'échantillonnage: 16 Hz - Tension nominale: 12 V - Puissance du moteur: 10 W - Poids: env. 8 kg - Dimensions: L x l x H, 325 x 270 x 195 mm Contenu de la Livraison: - LDEM 2000 - Logiciel Scout - PC tablette extérieur - Anémomètre - Récepteur GNSS - Sonde avant avec unité de test - Instructions d'utilisation Accessoires: - Contrat de maintenance Caractéristiques Techniques / Spécifications: - Système de mesure par résonance laser - Plage de mesure: 0,006 - 10 000 ppm de méthane, 0,009 - 10 000 ppm d'éthane - Sensibilité: 6 ppb de méthane - Vitesse de mesure du véhicule: 50 km/h - Fréquence d'échantillonnage: 16 Hz - Tension nominale: 12 V - Puissance du moteur: 10 W - Poids: env. 8 kg - Dimensions: 325 x 270 x 195 mm
