Système de surveillance des émissions MVS 304-EM

de concentrationde gazde mesure

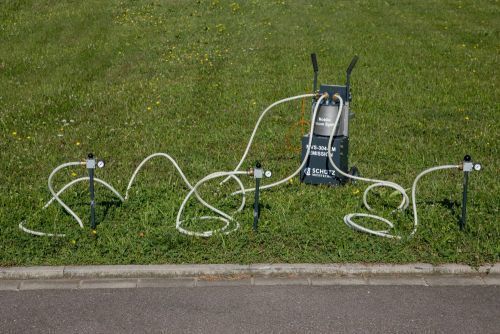

Mesure des émissions par la méthode du recouvrement ou la méthode du forageAvec le RÈGLEMENT DU PARLEMENT EUROPÉEN ET DU CONSEIL relatif à la réduction des émissions de méthane dans le secteur de l'énergie et modifiant le règlement (UE) 2019/942 (règlement sur les émissions de méthane de l'UE), la détection métrologique des émissions de méthane lors de l'exploitation technique des réseaux de transport et de distribution de gaz devient nécessaire.Méthode du forage : La mesure de la quantité d'émission par la méthode d'aspiration sert à détecter avec précision les taux d'émission de méthane aux points de fuite identifiés dans le réseau de gazoducs. Les valeurs obtenues à partir de cette mesure d'émission correspondent à la mesure au point de fuite dans le sol et ne doivent pas être comparées avec des mesures de surface. Il est possible de connecter jusqu'à six sondes. Dans le MVS 304-EM, le débit est mesuré et la concentration dans le flux de gaz extrait est mesurée à l'aide de l'analyseur de gaz : La mesure de la quantité d'émission par la méthode du couvercle permet de détecter avec précision les taux d'émission de méthane à la surface. Les valeurs obtenues à partir de cette mesure d'émission ne correspondent pas à celles du point de fuite dans le sol. Dans le MVS 304-EM, le débit est mesuré et la concentration dans le flux de gaz extrait est mesurée à l'aide de l'analyseur de gaz. Cette méthode se caractérise par sa rapidité et sa simplicité dans les applications pratiques sur le terrain. La mesure est effectuée en peu de temps. Si la quantité de flux sortant est souhaitée directement au point de fuite, elle peut être mesurée à l'aide du MVS 304-EM et d'une toile de couverture après excavation.Calcul de la quantité d'émission : Pour la détermination de la quantité d'émissions et la création d'une documentation pour chaque mesure, un portail Internet spécifique au client est disponible.Mesure directe des émissions : Echantillonnage à haut débit (HFS) pour les composants de tuyauterie et les mesures d'émissions à l'échelle du système. Les toiles HFS sont disponibles en plusieurs tailles et peuvent être fixées aux raccords, aux vannes, aux évents ou aux systèmes GRDM de manière étanche aux gaz à l'aide de fermetures Velcro sur tout le pourtour. Le tuyau d'aspiration est raccordé à l'aide de raccords rapides, et les différentes tailles garantissent que les sources ponctuelles (par exemple, les presse-étoupe, les brides, les manomètres) et les raccords de plus grande taille sont complètement enfermés. La procédure correspond à la méthode HFS établie dans l'industrie pour la mesure quantitative des émissions fugitives. Dans l'échantillonnage à haut débit, l'ensemble du panache de fuite est extrait avec l'air ambiant à un débit volumétrique élevé. Il n'est pas nécessaire de procéder à un scellement complet, comme dans le cas de l'ensachage. Le débit volumique total et la concentration de méthane sont enregistrés du côté de l'appareil et utilisés pour calculer la quantité d'émissions en g/h.Procédure de mesure (guide pratique):Fixer la toile aussi peu tendue et exempte de courants d'air que possible, fixer le laçage.Connecter le MVS304-EM au raccord rapideDémarrer la mesure et attendre la stabilisation ; les mesures individuelles typiques prennent quelques minutes pour assurer des valeurs de concentration et de débit stables.Prendre des photos de l'installation de mesureTélécharger les données sur le portailApplications et notes sur les normes : La méthode est adaptée à tout, des brides aux systèmes GRDM, et est ancrée dans les directives européennes pour la quantification du méthane dans les réseaux de transport de gaz, les réseaux de distribution et le stockage/LNG (CEN/TS 17874:2022 : Identification and quantification of emission-relevant sources, methodological steps). Dans le cadre de l'OGMP 2.0, la méthode HFS est recommandée comme méthode de mesure au niveau de la source/du composant pour les rapports de niveau supérieur (niveau 4/5). Les documents d'orientation technique et les modèles actuels soutiennent l'analyse de l'incertitude et la gestion des données : Assurer une couverture complète, choisir la taille de l'enceinte de manière à ce que la totalité de la fuite se trouve dans le champ d'aspiration, éviter les chemins de fuite en vérifiant l'aspiration complète sur les bords.MVS 304-EMJusqu'à six sondes d'aspiration peuvent être utilisées simultanément sur la station de vide mobile, ou alternativement, le couvercle peut être connecté pour la méthode du couvercle.La manipulation du MVS 304-EM est simple et conviviale. Un système de filtration en deux étapes retient l'eau et la saleté. Le filtre peut être remplacé facilement en quelques étapes.Caractéristiques techniques MVS 304-EM:Tension nominale : 230 V - 50 HzPuissance du moteur : 0,5 kWDébit : max. 14 m³/hVide : environ 850 mbarPoids : environ 33 kgDimensions : L x L x H, 32 x 47 x 65 cmMesure du débit : 0-250 l/minLa livraison comprend:MVS 304-EMA tapis de couverture env. 1x2mCertificat d'inspectionManuel d'utilisationAccessoires:209.793 Jeu de sondes209.791 Jeu de sondes d'aspiration d'extension (max. 6 sondes connectables)204.361 Adaptateur pour les appareils avec raccord de 20 mm204.442 MVS302 kit de montage télescopique completCaractéristiques techniques / Caractéristiques:Appareil de mesure des émissions de méthane par recouvrement ou forageJusqu'à six sondes raccordablesCompatible avec l'échantillonnage à haut débit (HFS)230 V - 50 Hz, moteur 0,5 kWDébit max : 14 m³/hVide : environ 850 mbarPoids : environ 33 kgDimensions : 32 x 47 x 65 cmMesure du débit : 0-250 l/minSystème de filtration à deux étagesInclus : tapis de protection, certificat d'inspection, manuel d'utilisation
