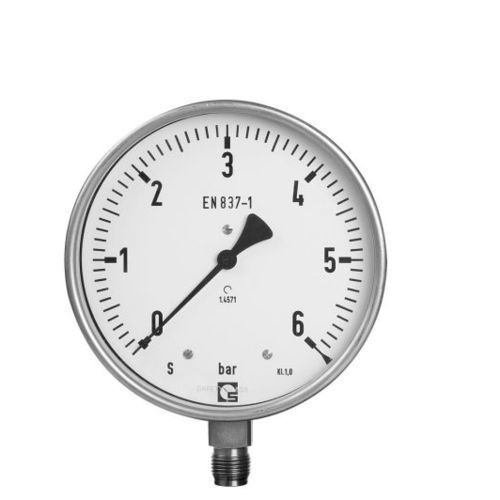

Manomètre à cadran R 400

filetéen acier inoxydableà tube de Bourdon

Un tube courbé circulairement est relié d'un côté à une douille et fermé de l'autre côté. Lorsqu'il y a une surpression à l'intérieur du tube de Bourdon, il s'étire vers l'extérieur, s'il y a une pression négative, le tube de Bourdon se contracte vers l'intérieur. Ce mouvement de l'extrémité du tube de Bourdon est une mesure de la pression entrante et est transmis à un segment d'engrenage sur l'engrenage du mouvement. Avec un manomètre à tube de Bourdon, vous pouvez mesurer des fluides, des gaz et des vapeurs avec une pression positive jusqu'à 1000 bars et une pression négative jusqu'à 1 bar. La précision des manomètres est comprise entre ± 0,1% et ± 2,5% de la valeur supérieure de la gamme. Matériau Le tube de Bourdon sera fabriqué sur mesure en fonction des besoins spécifiques. Ils peuvent être fabriqués en métal non ferreux et pour les milieux plus agressifs, des matériaux comme l'inox 316L ou le Monel peuvent être utilisés. Tube de Bourdon et raccord en laiton Fenêtre en verre acrylique Boîtier et anneau en aluminium Filetage 1/2″ BSP ou filetage spécial sur demande
