Un tube courbé circulairement est d'un côté connecté à une douille et de l'autre il est fermé. Lorsqu'il y a une surpression à l'intérieur du tube de Bourdon, il s'étire vers l'extérieur, s'il y a une pression négative, le tube de Bourdon se contracte vers l'intérieur. Ce mouvement de l'extrémité du tube de Bourdon est une mesure de la pression entrante et est transmis à un segment d'engrenage sur l'engrenage du mouvement.
Avec un manomètre à tube de Bourdon, vous pouvez mesurer des fluides, des gaz et des vapeurs avec une pression positive jusqu'à 1000 bars et une pression négative jusqu'à 1 bar. La précision des manomètres est comprise entre ± 0,1% et ± 2,5% de la valeur supérieure de la gamme.
Matériau
Le tube de Bourdon sera fabriqué sur mesure en fonction des besoins spécifiques. Ils peuvent être fabriqués en métal non ferreux et pour les milieux plus agressifs, des matériaux comme l'inox 316L ou le Monel peuvent être utilisés.

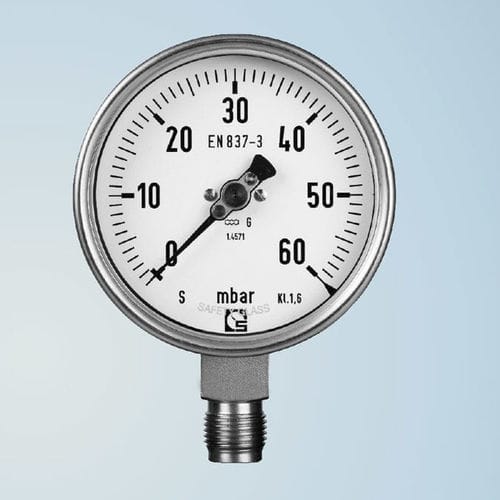

EN 837-1
Classe 1,6
Tube de Bourdon et connexion en acier inoxydable
Fenêtre en polycarbonate
Boîtier de fermeture à baïonnette en acier inoxydable
Filetage 1/8″ BSP ou filetage spécial sur demande
---
