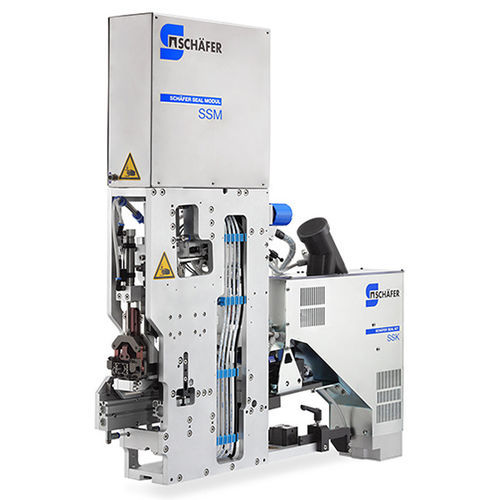

Système d'étanchéification automatique Sealstation

pour grandes quantitésd'étanchéitépour fils

Présentation
La Sealstation est une solution d'assemblage automatique de joints pour le traitement des fils. Elle équipe des conducteurs simples ou multi-conducteurs de joints avant l'opération de sertissage et associe un Seal Module (SSM) à un Seal-Kit (SSK) pour un montage et un positionnement rapides et précis des joints sur les fils.

Application flexible
Conçue pour la production automatisée de câbles, la Sealstation traite différents types de joints, y compris les mini-joints et les joints à coque rigide. Elle s'intègre aux machines spécialisées et aux systèmes d'automatisation pour un fonctionnement en ligne.

Séparation individuelle
Les joints dans le Seal-Kit sont agitationnés et orientés par vibration et flux d'air dirigés. Les Kits sont ajustés sur mesure pour chaque variante de joint, permettant une reconfiguration rapide entre les séries.

Alimentation précise
Le SSM associé au SSK alimente les joints individuellement vers la station d'assemblage et les positionne avec précision sur les fils. L'opération de sertissage suivante fixe la cosse et sécurise le joint.

Efficacité maximale
La Sealstation est adaptée aux vitesses élevées avec une précision industrielle, utilisable sur postes manuels comme sur machines de sertissage entièrement automatisées. Un module double-joint est disponible pour l'assemblage simultané sur câbles à deux conducteurs.

Assurance qualité
Des systèmes de contrôle optionnels, incluant capteurs et caméras, permettent l'inspection en ligne et le tri des pièces défectueuses pour assurer la maîtrise du process.

Images
Les images produits sont données à titre d'exemple et peuvent présenter des équipements optionnels ou spécifiques à une application.

Solutions individuelles pour votre traitement des fils

• Sertissage de câbles et prises haute tension (HPS40-2)
• Sertissage de fils individuels avec concept de sécurité moderne (CrimpLine)
• Production de câbles entièrement automatisée pour fils de 0,08 à 8 mm² de section (exemple Megomat 1000)
• Production entièrement automatique de câbles à fibre optique (ligne de traitement POF)
• Sertissage de cosses individuelles sur fils de grande section (série EPS)
• Scellement et sertissage de deux fils simples ou câbles deux conducteurs en un cycle machine (SSC2)
• Scellement et sertissage successif de fils simples ou de câbles multi-conducteurs (SSC1)
• Scellement et sertissage de trois fils simples ou câbles trois conducteurs en un cycle machine (SSC3)
• Sertissage et dénudage de fils individuels avec fonctions étendues d'assurance qualité

Caractéristiques / Spécifications techniques

• Assemblage automatisé de joints sur conducteurs simples ou multi-conducteurs.
• Seal Module (SSM) utilisé avec Seal-Kit (SSK) pour l'alimentation et le positionnement des joints.
• Compatible avec mini-joints et joints à coque rigide.
• Le Seal-Kit utilise vibration et flux d'air pour l'agitation et l'orientation; kits ajustés par variante de joint.
• Transport individuel et positionnement précis des joints sur les fils avant sertissage.
• Le sertissage relie la cosse au fil et sécurise le joint; compatible avec postes manuels et machines de sertissage entièrement automatisées.
• Module double-joint disponible pour assemblage simultané sur câbles deux conducteurs.
• Conçu pour un fonctionnement à grande vitesse avec précision industrielle.
• Assurance qualité optionnelle: capteurs et caméras pour le contrôle du process et le tri des pièces défectueuses.
• Les images produit peuvent présenter des équipements optionnels ou spécifiques.
