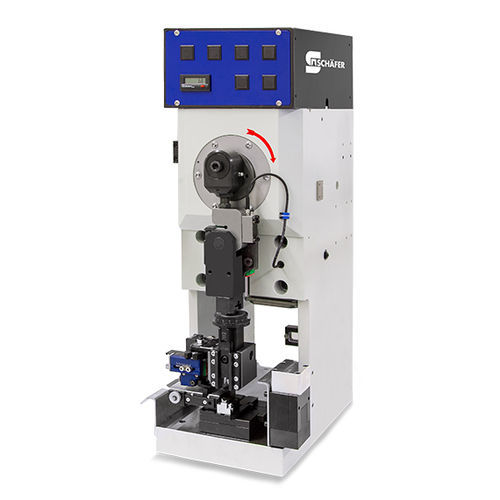

Sertisseuse de fils métalliques CrimpStation 240

de câblespour cossedifférents câbles

Présentation du produit
Le CrimpStation 240 BASIC est un poste de sertissage pour la production automatisée de câbles et le traitement de bornes. Conçu pour une intégration dans des systèmes entièrement automatisés, il peut être piloté depuis une commande centrale via des interfaces I/O et accepte les outillages de sertissage courants grâce à un système de serrage rapide d'applicateur. Les illustrations peuvent présenter des options ou des équipements spécifiques.

Intégration simple
La station s'intègre aux lignes de production automatisées via des interfaces I/O standard, permettant un contrôle centralisé et une connexion machine-à-machine simple pour l'automatisation des processus.

Préparation efficace
Compatible avec les applicateurs de sertissage standard, l'appareil dispose d'un mécanisme de démontage rapide pour des changements d'applicateur rapides. Le coupe-bande de bornes monté horizontalement facilite l'insertion de la bande porteuse et réduit le temps de mise en service.

Résultats de sertissage de haute qualité
L'installation horizontale du coupe-bande évite les influences de force liées au flambement de la bande porteuse, contribuant à une géométrie de sertissage constante. Un suivi optionnel de la force de sertissage peut être intégré pour l'assurance qualité en ligne.

Conception structurelle
Le CrimpStation 240 BASIC présente une rigidité supérieure dans sa catégorie, améliorant la précision même à des forces de presse élevées. Son encombrement compact permet l'installation dans des machines ou des cellules aux espaces restreints.

Sécurité élevée de l'opérateur
Prévu pour être installé dans une machine couvrante, des mesures de sécurité mécanique et électrique ainsi que la compatibilité électromagnétique ont été prises en compte pour répondre aux directives européennes applicables.

Équipement standard

• Récipient à déchets
• Interrupteur de sécurité sans contact
• Composants de sécurité certifiés

Équipement optionnel

• Applicateur de sertissage
• Enrouleur de papier avec contrôle d'affaissement
• Coupe-bande de bornes
• Contrôle de la force de sertissage
• Table machine

Données techniques
Matériaux traitables:
Câble — Conducteur mono ou multi-brins gainé
Section du conducteur — Jusqu'à 6 mm² (selon configuration)
Bornes — Bandes longitudinales ou transversales

Performances et géométrie:
Entraînement — Moteur triphasé 0,75 kW
Vitesse moteur — 440–2000 tr/min (réglage mécanique)
Force de presse — 20 kN
Course — 30 mm ou 40 mm
Hauteur de fermeture — 135,78 mm

Alimentations et interfaces:
Alimentation — 230 V, 50/60 Hz
Air comprimé — 6 bar
Contrôle — I/O

Dimensions et poids:
L x P x H — 450 mm x 475 mm x 740 mm (env. équipement de base)
Poids — 167 kg (env. équipement de base)

Caractéristiques / Spécifications techniques

• Model: CrimpStation 240 BASIC
• Entraînement : moteur triphasé 0,75 kW
• Vitesse moteur : 440–2000 tr/min (réglage mécanique)
• Force de presse : 20 kN
• Options de course : 30 mm ou 40 mm
• Hauteur de fermeture : 135,78 mm
• Section de fil traitable : Jusqu'à 6 mm² (selon configuration)
• Bornes : Bandes longitudinales ou transversales
• Alimentation : 230 V, 50/60 Hz
• Besoin en air comprimé : 6 bar
• Interface de contrôle : I/O
• Dimensions (L x P x H) : 450 x 475 x 740 mm (env. équipement de base)
• Poids : 167 kg (env. équipement de base)
