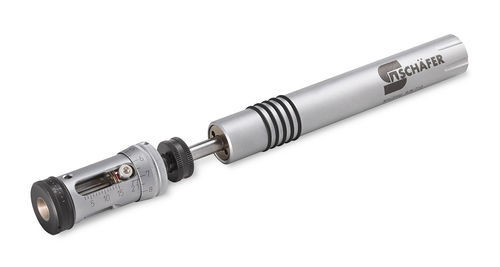

Outil de dénudage MiniStrip

Résumé
Outil mobile d'ablation d'isolant pour conducteurs unifilaires et câbles coaxiaux. Particulièrement adapté aux câbles gainés et aux câbles coaxiaux en production et pour les interventions de maintenance sur site.

Outil pour ablation précise
Une ablation absolument précise et reproductible est assurée par un système rotatif à 4 lames. La gaine est incisée par rotation puis retirée en une seule opération. Le procédé permet de traiter des câbles avec gaine Kapton ou Teflon. La grande précision évite d'endommager le conducteur et l'écran.

Outil réglable
L'outil se règle rapidement sur d'autres diamètres ou longueurs grâce à une échelle étalonnée. Le réglage est verrouillé par une vis de blocage. Le remplacement des lames s'effectue facilement et sans outil spécifique.

Conçu pour une utilisation mobile
Le MiniStrip est conçu pour une utilisation mobile : pas d'alimentation électrique ni d'air comprimé requis, pratique pour les techniciens de service et les monteurs sur site.

Options

• Dispositif de centrage
• Lames d'ablation

Remarque
Les images du produit sont indicatives et peuvent montrer des équipements optionnels ou spécifiques. Erreurs et modifications possibles.

Données techniques
Matériaux traitables - conducteur unifilaire, câbles gainés, câbles coaxiaux, etc.
Diamètre extérieur du câble - Ø max. 2,5 mm
Diamètre du fil - 0,16–2,0 mm (AWG 12–34) (selon matériau et type de câble)
Blindage - cuivre, acier inoxydable
Isolation - Teflon, PVC, Kynar, Kapton
Longueurs d'ablation - max. 15 mm
Longueurs de dégainage - selon matériau et type de câble
Construction de la tête de coupe - lames rotatives
Nombre de lames - 4
Résolution diamètre - continu
Résolution longueur - continu
Division d'échelle diamètre - 0,01 mm
Division d'échelle longueur - 1,0 mm
Dimensions (L x P x H) - 165 mm x 18 mm x 18 mm
Poids - 0,09 kg

Caractéristiques techniques

• Matériaux : conducteur unifilaire, câbles gainés, câbles coaxiaux
• Diamètre extérieur du câble : jusqu'à 2,5 mm
• Diamètre du fil : 0,16–2,0 mm (AWG 12–34), selon matériau
• Matériaux de blindage : cuivre, acier inoxydable
• Matériaux d'isolation : Teflon, PVC, Kynar, Kapton
• Longueur d'ablation maximale : 15 mm
• Tête de coupe : lames rotatives (4 lames)
• Réglage : diamètre et longueur continus, division d'échelle diamètre 0,01 mm, longueur 1,0 mm
• Dimensions : 165 x 18 x 18 mm
• Poids : 0,09 kg
