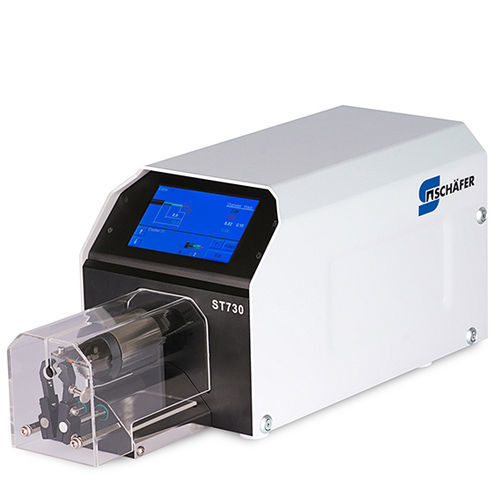

Dénudeuse pour câbles coaxiaux ST730

de filsdifférents câblessur table

Présentation
Le ST730 est une machine de traitement des fils polyvalente destinée au dénudage et à la torsion précis des fils simples et des câbles coaxiaux de faible section. Elle prend en charge des opérations de dénudage complexes, y compris les câbles coaxiaux et triaxiaux, les câbles multiconducteurs et les fils avec isolants spéciaux tels que Kapton ou Téflon.

Dénudage précis
Le ST730 répond aux exigences industrielles pour le traitement flexible des fils avec un dénudage précis, une longue durée de service et une productivité soutenue. Il traite de manière fiable et répétable les câbles coaxiaux ou triaxiaux ainsi que les fils à isolants spéciaux.

Paramètres définis
Les temps de réglage sont réduits au minimum : la sélection des paramètres de câble enregistrés déclenche la configuration automatique de la machine. L’appareil intègre un compteur et des séquences programmables pour faciliter les séries de production.

Utilisation intuitive
Une exploitation sûre et efficace via un écran tactile couleur permet des réglages rapides et reproductibles lors du changement de type de câble. Les paramètres de dénudage peuvent être protégés par mot de passe pour un accès réservé au personnel autorisé.

Conformité
Le ST730 est conforme aux directives européennes applicables en matière de sécurité mécanique et électrique ainsi que de compatibilité électromagnétique.

Extensions optionnelles

• Logiciel PC WinCoax pour sauvegarde des données
• Pédale avec câble de connexion

Remarques
Les illustrations du produit sont indicatives et peuvent présenter des options ou des équipements spécifiques.

Caractéristiques techniques / Spécifications

• Matériaux traitables : Fil simple, câble gainé, coaxial, etc.
• Diamètre extérieur du câble : Ø max. 7 mm
• Isolants : Téflon, PVC, Kynar, Kapton
• Blindage : Cuivre, acier inoxydable
• Longueur de dénudage : Max. 30 mm
• Longueur de dénudage de la gaine extérieure : Selon le matériau et le type de fil
• Options de dénudage : Complet, partiel, incrémental
• Niveaux de dénudage : 9
• Temps de rotation / coupe : 4 s (3 étapes)
• Sens de rotation / torsion : Gauche ou droite
• Tête de coupe : Tête rotative
• Nombre de lames de dénudage : 2
• Résolution (diamètre) : 0,01 mm
• Résolution (longueur) : 0,1 mm
• Graduation (diamètre) : 0,01 mm
• Graduation (longueur) : 0,1 mm
• Affichage : Écran tactile
• Stockage de programmes : 100 câbles avec 9 étapes
• Alimentation : 100, 115, 230 VAC, 50-60 Hz
• Air comprimé : Non requis
• Capacité d'interface : RS232
• Dimensions (L x l x H) : 435 mm x 165 mm x 180 mm
• Poids : 8,4 kg
