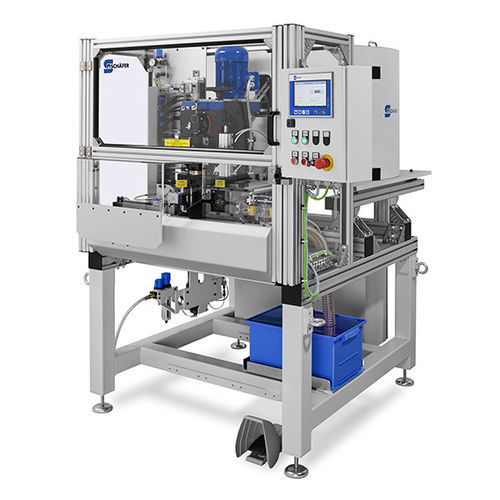

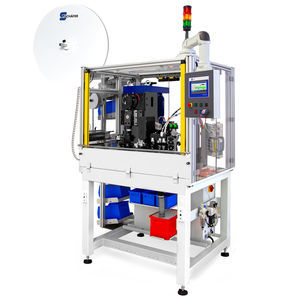

Sertisseuse de câbles PlugLine 345-3

pour cossede fils métalliquesdifférents câbles

Présentation
Le PlugLine 345-3 EXTENDED est une presse à sertir semi-automatique destinée à l'assemblage de fiches d'alimentation sur des câbles gainés 2 et 3 conducteurs. Conçue pour la production en série économique, elle réalise des connexions par sertissage conformes aux exigences industrielles.

Raccordement de câbles multiconducteurs
La machine est adaptée à la production en série : elle sertit des ponts de fiches individuels sur des câbles gainés à deux ou trois conducteurs. L'alimentation manuelle guidée assure la reproductibilité des pièces.

Repérage et dénudage précis
Un masque d'insertion fermé et une détection de couleur facilitent le positionnement correct par l'opérateur. Les câbles sont alimentés manuellement, coupés à longueur de référence puis dénudés. Un système d'aspiration élimine les résidus d'isolant et de fils de la zone de travail.

Alimentation automatique des cosses
Les fiches libres sont orientées via un convoyeur spiralé et acheminées vers le poste de sertissage par une glissière d'alimentation pour un flux de production continu.

Processus de sertissage sécurisé
L'opérateur est protégé par des capots de sécurité fermés. Un outillage de sertissage guidé en colonne effectue la liaison entre les câbles gainés et les fiches d'alimentation. Des dispositifs de sécurité surveillent les capots et interrompent le circuit de sécurité électrique en cas d'ouverture.

Interface opérateur moderne
La commande tactile (STI 2015) propose une interface multi-langues intuitive, gère les rôles utilisateurs et les modes d'exploitation, et intègre des fonctions de mise en réseau pour une intégration flexible des processus.

Options d'assurance qualité
Le contrôle optionnel de la force de sertissage avec coupeur de pièces rejetées évite l'utilisation de câbles mal sertis et renforce le contrôle qualité en ligne.

Cadence de production élevée et qualité
Avec une cadence pouvant atteindre 1 450 pièces par heure (selon configuration), la machine convient à la production en série. Sa conception modulaire et ses composants de qualité réduisent les temps de réglage et garantissent une longue durée de vie.

Conformité et sécurité
La machine est conforme aux directives européennes applicables en matière de sécurité mécanique, électrique et de compatibilité électromagnétique. Une manivelle permet des essais en sécurité après changement de série et pendant la maintenance.

Remarque illustration
Les illustrations du produit sont données à titre indicatif et peuvent montrer des options ou des équipements spécifiques.

Équipement de base

• Machine à sertir
• Module zero cut
• Unité de dénudage avec capteur de déclenchement
• Pot d'alimentation pour ponts de fiches
• Aspirateur
• Préenseur d'éjection
• Pédale
• Caisson à déchets

Options / Extensions

• Contrôle de la force de sertissage
• Coupeur de pièces rejetées
• Capteur de couleur
• Module de mise en réseau
• Module de service à distance

Données techniques

• Matériaux traitables : Câbles gainés 2 et 3 conducteurs
• Section du fil : 0,5 – 4 mm² (selon configuration)
• Diamètre extérieur du câble : Max. 10 mm
• Terminaux : Ponts de fiches individuels
• Motorisation : Moteur triphasé 0,75 kW
• Force de pressage : 20 kN ou 30 kN
• Course : 45 mm
• Hauteur de fermeture : 160,5 mm
• Commande / HMI : STI 2015, écran tactile
• Alimentation : 230 V, 50/60 Hz
• Air comprimé : 6 bar
• Dimensions (L x P x H) : 1300 x 2000 x 1800 mm (env. équipement de base)
• Poids : 380 kg (env. équipement de base)
