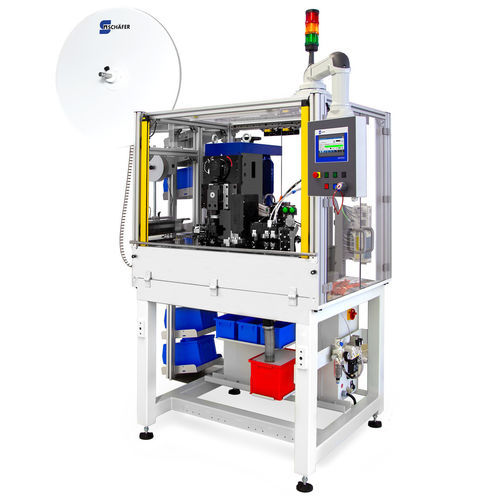

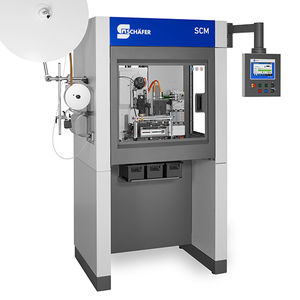

Sertisseuse de fils métalliques ProLine 640-LC

de câblespour cossedifférents câbles

Production de câbles sécurisée
La machine à sertir programmable ProLine 640 LC EXTENDED se distingue par de nombreuses fonctions et par des dispositifs de sécurité modernes pour une production de câbles sûre. L'élément particulier de la machine est un rideau lumineux de sécurité qui crée une barrière virtuelle autour des zones dangereuses. L'exploitation de la machine est ainsi facilitée grâce à une excellente visibilité du processus et sans obstacles physiques gênants. Ce dispositif de protection sans contact protège de manière fiable le personnel opérateur, autorise l'alimentation du fil pendant le traitement et arrête la machine en cas d'entrée dans la zone dangereuse.

Positions programmables
La grande flexibilité en production de câbles est assurée par les servomoteurs de l'unité de dénudage, de l'unité de sertissage et de la course transversale. Associé à la gestion de recettes intégrée, cela permet de passer facilement d'une production préconfigurée à une autre. Les paramètres de traitement des différentes variantes de câbles sont entièrement mémorisés, tels que les longueurs de dénudage et de zéro-coupe ainsi que les positions pour le sertissage et l'évacuation du câble.

Préparation précise
La base des excellents résultats de sertissage de la ProLine 640 LC EXTENDED est assurée par la préparation précise dans l'unité de dénudage. Pour la zéro-coupe et le dénudage, la machine est équipée de lames séparées. Cela permet également de réduire les coûts d'exploitation grâce à une durée de vie plus longue des pièces et à une diminution des arrêts machine. Pour l'assurance qualité, l'unité de dénudage est standard équipée d'une fonction de coupe des pièces non conformes, déclenchée par la surveillance de la force de sertissage en option.

Mise en service facilitée
La machine est conçue pour l'utilisation de tous les applicateurs de sertissage courants et est équipée d'un mécanisme de dégagement rapide pour un serrage sans outil. La manivelle éprouvée permet d'effectuer les mouvements d'alimentation des cosses et du processus de sertissage pour les tests de fonctionnement et de collision. La découpeuse de bandes de bornes installée horizontalement facilite l'insertion de la bande porteuse, simplifiant ainsi la mise en service. De plus, les influences potentielles sur le résultat du sertissage dues à la déviation de la bande porteuse sont évitées en toute sécurité.

Conception robuste
La ProLine 640 LC EXTENDED se caractérise par une grande rigidité pour une précision maximale en production de câbles. Cela garantit des résultats de haute qualité même avec des forces de pressage élevées et des applications complexes. L'aire de travail est généreusement dimensionnée pour une grande flexibilité lors des changements d'outillage et pour des options d'extension individuelles.

Interface utilisateur moderne
Le système de commande avec grand écran tactile propose une interface utilisateur intuitive pour une utilisation facile et sûre de la machine en plusieurs langues. La sélection de différents rôles utilisateur et modes de fonctionnement, ainsi que des fonctions de mise en réseau permettent des flux de processus flexibles et modernes.

Sécurité élevée de l'opérateur
La sécurité de l'opérateur lors de l'utilisation de la machine à sertir est assurée par un concept de sécurité moderne. Le retrait des capots de protection et l'entrée dans les zones dangereuses protégées par le rideau lumineux interrompent le circuit de sécurité électrique et arrêtent le processus. De plus, la machine est conforme aux directives européennes en matière de sécurité mécanique et électrique ainsi que de compatibilité électromagnétique.

Équipement standard

• Unité de dénudage incluant la fonction zéro-coupe
• Coupe-pièce non conforme
• Protection machine avec rideau lumineux
• Commande au pied
• Éclairage de l'aire de travail
• Conteneur à déchets

Équipement optionnel

• Applicateur de sertissage
• Surveillance de la force de sertissage
• Mâchoires spécifiques pour fils
• Enrouleur papier avec contrôle de flambage
• Reconnaissance des couleurs
• Module de mise en réseau
• Module de maintenance à distance
• Découpeuse de bande de bornes
• Huileur pour bandes de cosses longitudinales et transversales
• Gestion utilisateur RFID

Données techniques
Matériaux traitables
Fil : câbles mono- ou multiconducteurs gainés
Section du conducteur : jusqu'à 35 mm² [1]
Cosse : bandes longitudinales ou transversales
Processus
Longueurs de dénudage : max. 20 mm [1]
Longueur de dénudage de la gaine extérieure : min. 20 mm [1]
Performances et géométrie
Entraînement : moteur triphasé 3 kW
Vitesse moteur : 1420 tr/min
Force de pressage : 60 kN
Course : 50 mm
Hauteur de fermeture : 135.78 mm
Commandes
HMI : STI 2015
Affichage : écran tactile
Alimentations et interfaces
Alimentation : 230 V, 50/60 Hz
Air comprimé : 6 bar
Dimensions et poids
Largeur x Profondeur x Hauteur : 1200 x 1000 x 2350 mm [2]
Poids : 815 kg [2]

Remarques
Les illustrations sont données à titre d'exemple et peuvent montrer des options ainsi que des équipements spécifiques. [1] Selon la configuration du câble et de la cosse. [2] Valeur approximative en configuration de base, sans accessoires tels que plaque de montage de bande de contact et support de bobine.
