Machine de mesure tridimensionnelle contrôlée par ordinateur AM-DESK series

à commande manuellesans braspour grandes pièces

Présentation

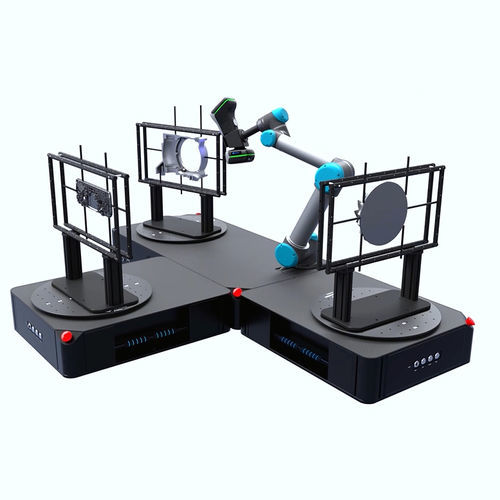

AM-DESK se couple à des robots collaboratifs et aux scanners 3D SCANOLOGY pour réaliser des mesures 3D automatisées et continues de pièces sur atelier, en laboratoire ou sur site. La station exécute des séquences d'inspection sans surveillance et génère des rapports en comparant les coordonnées 3D mesurées au modèle CAO.

Logiciel
Comprend DefinSight-Automation avec une interface intuitive pour l'interaction homme‑machine. Le logiciel prend en charge plusieurs protocoles de communication pour intégrer cobots, positionneurs multi‑positions et périphériques, permettant des flux de mesure automatisés et l'exploitation à distance.

Points clés

• Installation rapide : configuration plug-and-play pour un déploiement accéléré.
• Extensibilité modulaire avec accessoires : scanner 3D, cobot, positionneur, plateau.
• Protection opérateur par garde et conformité CE.
• Programmation via PLC et contrôle servo ; prise en charge de routines d'étalonnage automatisées.
• Démarrage en un bouton et mode manuel pour une utilisation flexible.
• Prise en charge des séquences de mesure automatisées avec positionneurs multiples et robots collaboratifs.

Performances et applications
Conçue pour l'inspection automatisée de pièces moulées, plastiques, embouties et autres composants jusqu'à 100 kg. Applications typiques : contrôle qualité, détection de défauts, capture pour rétro-ingénierie, prototypage rapide et génération de rapports automatisés en production et en laboratoire.

Accessoires et déploiement
Poids de la station ≈75 kg et empreinte ≈1 m². Temps d'installation typique ≈5 minutes sur alimentation 110–220 V ; chariot mobile en option pour déplacement rapide. Compatible avec positionneurs plug-and-play pour étendre l'aire de mesure et modifier instantanément les trajectoires. Remarque : AM-DESK Lite ne prend pas en charge la connexion à plusieurs positionneurs et n'autorise pas l'étalonnage entièrement automatisé.

Sécurité
Marquage CE ; comprend dispositif d'arrêt d'urgence en série, signaux sonores et visuels d'alerte, et réglage force/distance contrôlable via servo pour des opérations sûres. En intégration avec des cobots, prise en charge de la détection de collision multi‑niveaux et de la détection de sécurité par capteurs pour arrêter l'opération en cas d'anomalie.

Éléments inclus / compatibles

• Variantes de station : AM-DESK (standard), AM-DESK Lite
• Modules compatibles : scanner 3D, cobot, positionneur, plateau
• Cobots/robots typiques pris en charge : voir la section spécifications techniques

Caractéristiques / Spécifications techniques

• Type : AM-DESK 60120 ; AM-DESK Lite
• Dimensions : 1200 x 600 x 177 mm (47.2 × 23.6 × 7.0 in) ; AM-DESK Lite : 1200 x 600 x 180 mm (47.2 × 23.6 × 7.1 in)
• Poids : 75 KG (165.3 lb) ; AM-DESK Lite : 70 KG (154.3 lb)
• Charge utile plateau : ≤125 KG (275.6 lb) ; AM-DESK Lite : ≤75 KG (165.3 lb)
• Vitesse maximale de rotation du plateau : 50°/S ; AM-DESK Lite : 40°/S
• Interface de communication : TCP/IP
• Robots pris en charge :
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• Alimentation : 110 V–220 V / 50–60 Hz ; AM-DESK Lite : 220 VAC / 50–60 Hz
• Puissance crête : 900 W ; AM-DESK Lite : 700 W
