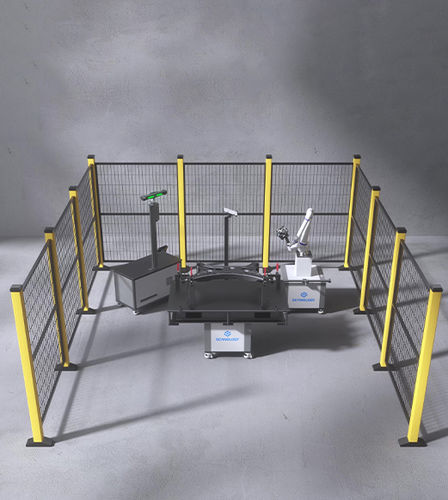

Système de contrôle dimensionnel pour environnements sévères AM-CELL C series

sans contact

Aperçu
La série AM-CELL C est un système d'inspection 3D optique automatisé qui intègre un scanner 3D, un robot, un logiciel de numérisation 3D (DefinSight) et une plateforme de contrôle central. Conçu pour les pièces complexes et les composants structuraux moyens à grands, il automatise l'ensemble du flux : planification de trajectoire, mesure et analyse. Des modules modulaires permettent des agencements flexibles et des opérations multi-positionneurs, supportant des charges de 200 à 1000 kg et traitant tôles, pièces en fonderie, assemblages soudés, packs batterie, etc.

Capacités clés

• Mesure automatisée professionnelle : automatisation de la planification de trajectoire, de la mesure et de l'analyse avec DefinSight et traitement parallèle.
• Simulation et validation : Digital Measurement Room (DMR) pour planification virtuelle des trajectoires et simulation de collision sans compétences en programmation.
• Fonctionnement entièrement automatisé : mesure optique sans contact reconnaissant automatiquement trous, fentes et arêtes ; identification des pièces, scan et génération de rapports automatisés.
• Anti-erreur intelligent : vérification par vision du type de pièce, du positionnement et du serrage pour éviter les erreurs de scan.
• Données et supervision intelligentes : import direct des résultats d'inspection vers MES/PLC/QMS ; SPC et analyse de tendance intégrés pour une gestion qualité traçable.
• Conception modulaire et évolutive : modules standards et configurations multi-positionneurs pour des déploiements flexibles, de stations uniques à l'intégration en ligne complète.
• Conçu pour l'atelier : capteurs haute précision et calibrage automatique pour des mesures stables en conditions industrielles sévères.
• Mesure optique haute précision : scanners 3D optiques nouvelle génération atteignant jusqu'à 0,020 mm de précision à un débit de mesure allant jusqu'à 6,63 millions de points/s.
• Auto-étalonnage sans surveillance : capteurs environnementaux surveillent température, humidité et éclairage et réalisent l'auto-calibrage sans intervention humaine.

Spécifications techniques
Type : AM-CELL C13X | AM-CELL C18X
Taille d'espace : 4.0 m × 3.0 m | 5.0 m × 4.0 m
Type de robot : Cobot, portée 1300 mm | Cobot, portée 1800 mm
Scanner 3D supporté : Série complète du système de mesure 3D optique SCANOLOGY
Protocoles de communication : TCP/IP, USB 3.0, OPC UA
Communication étendue : Socket, Modbus-TCP (C13X) ; Socket (C18X)
Mode sécurité : Arrêt d'urgence actif + sécurité avec retour de force
Tension d'entrée : AC ~ 220 V / 50–60 Hz
Puissance équipement : 1.5 kW (C13X) | 3.0 kW (C18X)

Options de plateau tournant
Type de plateau : TT200 | TT500 | TT800 | TT1100
Charge utile : 200 kg | 500 kg | 800 kg | 1000 kg
Taille maximale d'objet : TT200 : Ø ≤ 1200 mm H ≤ 1000 mm ; TT500 : Ø ≤ 1500 mm H ≤ 1200 mm ; TT800 : Ø ≤ 1800 mm H ≤ 1500 mm ; TT1100 : Ø ≤ 2200 mm H ≤ 1800 mm
Puissance plateau : 0.75 kW | 1.0 kW | 1.5 kW | 2.0 kW
Type de moteur : Servo-moteur absolu

Applications

• Aéronautique
• Moules
• Automobile
• Énergie & industrie lourde
• Rail et navires
• Autres inspections de pièces moyennes à grandes

Caractéristiques / spécifications techniques

• Inspection 3D optique automatisée combinant scanner, robot et contrôle central.
• Logiciel DefinSight pour planification intelligente des trajectoires, mesure haute précision et génération automatique de rapports.
• Supporte des agencements modulaires et des configurations multi-positionneurs ; évolutif de la station unique à la ligne de production.
• Haute précision : jusqu'à 0,020 mm avec un grand débit de mesure (millions de points/s).
• Auto-calibrage multidimensionnel sans surveillance (température, humidité, éclairage).
• Interfaces : TCP/IP, USB 3.0, OPC UA ; intégration optionnelle Socket / Modbus-TCP.
• Sécurité : arrêt d'urgence actif combiné à une sécurité à retour de force.
• Variantes de plateau pour charges 200–1000 kg et diamètres d'objet jusqu'à Ø ≤ 2200 mm.
