Système de photogrammétrie terrestre NimProbe

mobileavec caméra 3D

Présentation

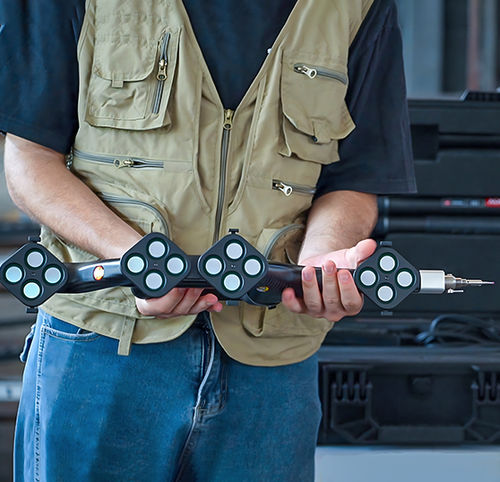

Le système NimProbe associe l'i-Probe portable au i-Tracker de nouvelle génération dans un design léger et entièrement sans fil. Conçu pour la mesure haute précision de pièces petites à moyennes, il intègre les modes sondage et numérisation pour la vérification de montages, le marquage de repères et l'inspection dimensionnelle en industrie et fabrication intelligente.

Caractéristiques clés

• Tout-en-un sondage et numérisation : passage fluide entre sondage haute précision et numérisation 3D de grandes surfaces ; données du probe et du tracker unifiées en temps réel.
• Léger et portable : l'ensemble se range dans une seule valise pour transport et installation rapide sur site ; station de mesure mobile prête en ~1 minute.
• Sondage haute précision : mesure précise des éléments géométriques tels que trous, arêtes et fentes ; prise en charge de tiges de sondage de 500 mm pour zones difficiles d'accès.
• Numérisation 3D de grandes surfaces : le tracker agit comme un scanner 3D portable capturant des nuages de points avec vitesse et précision ; adapté aux pièces de plusieurs mètres.
• Large plage de mesure : taille de pièce recommandée 0,1 m – 6 m ; distance de mesure par tracker jusqu'à 4,2 m.
• Mesure continue et repositionnement flexible : suivi en temps réel de la position et de l'orientation dans le champ du tracker ; prise en charge de mesures inter-stations et sondage multi-angle avec quelques marqueurs.
• Connectivité flexible : modes sans fil pour usage atelier et filaire pour performance stable et sécurité des données.
• Fonctionnement en conditions industrielles : maintien des performances de mesure face aux vibrations, températures, humidité et éclairages variés ; intègre des algorithmes de compensation des occlusions.

Spécifications techniques

• Type : NimProbe
• Précision volumétrique (1) : 0,059 mm (3,5 m) / 0,072 mm (4,2 m)
• Distance de mesure (par tracker) : 4,2 m
• Taille de pièce recommandée : 0,1 m – 6 m
• Dimensions i-Probe : 510 × 145 × 89 mm
• Poids i-Probe : 700 g
• Température de fonctionnement : 0–45°C
• Humidité de fonctionnement (sans condensation) : 10–90% HR
• Connexions : Filaire et Sans fil
• Nombre de cibles prises en charge : 16
• Brevets : ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• (1) Conforme à la norme ISO 10360-2
