Système de photogrammétrie terrestre TrackProbe

avec caméra 3D

Présentation
Le système de palpation 3D TrackProbe, composé de l'i‑Probe de suivi et de l'i‑Tracker optique, est conçu pour des mesures de niveau métrologique en atelier. En tant que numériseur 3D polyvalent, TrackProbe prend en charge le réglage d'outillage, le marquage de repères et les inspections géométriques et dimensionnelles de machines et pièces, sur de grands volumes de mesure et à longue distance. Le système fournit des mesures portables, précises et faciles à utiliser, même en conditions industrielles exigeantes.

Applications principales

• Réglage d'outillage
• Marquage de repères
• Inspection géométrique (forme et profil)
• Inspection dimensionnelle de machines
• Mesure de pièces de petites à très grandes dimensions

Points clés

• Volume de mesure jusqu'à 49 m³
• Portée du probe 500 mm (longueur du probe hors stylet)
• Mesure continue sans repositionnement
• Déplacement facilité du tracker avec peu de marqueurs
• Flux de travail unifié pour scan et palpation
• Modes de transfert de données filaire et sans fil

Performance et environnement

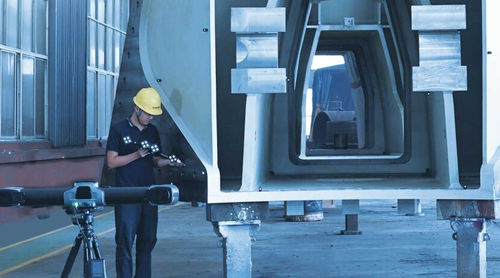

Associé à l'i‑Tracker (large champ de vue), l'i‑Probe peut mesurer des pièces jusqu'à 6 m en suivi standard ; la distance de suivi peut être étendue jusqu'à 10 m pour la mesure de grandes pièces. TrackProbe utilise un suivi optique haute précision et des algorithmes robustes pour atteindre une exactitude de niveau métrologique sur formes et tolérancement géométrique et dimensionnel (GD&T). L'i‑Probe est optimisé pour les points profonds et les zones difficiles d'accès grâce à sa longueur d'environ 500 mm et ses algorithmes dédiés, permettant la mesure fiable de trous de référence et de cibles obstruées. Le système est portable et tolère les vibrations d'atelier, les variations de température, l'humidité et des conditions d'éclairage variables via le référencement dynamique.

Transfert de données et flux de travail
TrackProbe supporte les transferts de données filaire et sans fil : le mode sans fil permet des mesures flexibles sur site sans contraintes de câbles ; le mode filaire est disponible lorsque sécurité ou fiabilité accrue sont nécessaires. Le logiciel unifie les systèmes de coordonnées des données de scan et de palpation pour permettre une transition transparente entre scan et palpation.

Caractéristiques techniques

• Type : TrackProbe
• Exactitude volumétrique : 10.4 m³ (distance de suivi 3.5 m) → 0.049 mm (0.0019 in)
• Exactitude volumétrique : 28.6 m³ (distance de suivi 5.0 m) → 0.067 mm (0.0026 in)
• Distance de mesure (par tracker) : Max 10 m (393.7 in)
• Plage de taille de pièce recommandée : 0.1 m – 12 m (3.9 in × 472.4 in)
• Pixel de la caméra i‑Tracker : 25 MP
• Dimensions de l'i‑Probe 500 : 510 × 145 × 89 mm (20.1 × 5.7 × 3.5 in)
• Poids de l'i‑Probe 500 : 700 g (1.54 lb)
• Plage de température de fonctionnement : 0–45°C (32℉–113℉)
• Plage d'humidité de fonctionnement (sans condensation) : 10–90% HR
• Connexion : filaire et sans fil
• Nombre de cibles : 16
• Brevets : ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• Remarque : Conforme à la norme ISO 10360‑2
