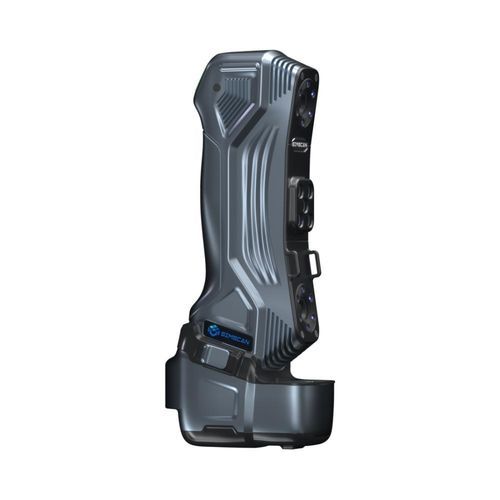

Scanner 3D SIMSCAN-E

pour le contrôle qualitépour inspectionpour rétro-ingéniérie

Présentation du produit
Le SIMSCAN-E est un scanner 3D intelligent, sans fil et de format de poche, doté d'un boîtier compact en métal et d'une plate-forme de calcul en périphérie intégrée. Il fonctionne en mode filaire ou sans fil, dispose de deux batteries échangeables à chaud pour une utilisation prolongée et s'appuie sur le logiciel DefinSight pour simplifier les flux de travail de numérisation et l'export vers des formats 3D courants.

Caractéristiques clés

• Débit de mesure élevé : jusqu'à 6 300 000 mesures/s grâce à des algorithmes avancés.
• Modes de numérisation polyvalents : Ultra-fast (63 lignes laser bleues, Triple Cross Technology), Hyperfine (17 lignes parallèles) et Deep-hole (1 ligne bleue supplémentaire) pour s'adapter aux géométries complexes.
• Multiples configurations de lignes laser et taux jusqu'à 180 FPS pour une numérisation fluide.
• Capture de détails fins : précision de mesure jusqu'à 0,020 mm et extraction de caractéristiques en sous-pixel.
• Compact et portable : boîtier métal 203 × 80 × 44 mm, poids 600 g pour une utilisation à une main.
• Traitement embarqué et transfert sans fil Wi‑Fi 6 pour une numérisation sans câble.
• Double batterie échangeable à chaud et base de charge détachable pour une exploitation continue et un passage simple entre modes filaire et sans fil.

Technologies et composants

• Caméras industrielles haute définition et algorithmes d'amélioration d'image.
• Algorithme d'extraction de caractéristiques sous-pixel pour une fidélité géométrique accrue.
• Plate-forme d'edge computing intégrée au scanner.
• Connectivité : Wi‑Fi 6 (802.11a/b/g/n/ac) et interface USB3-B.

Applications

• Aéronautique
• Conception et contrôle d'outillages (moulage)
• Automobile : inspection sur site d'outillages d'emboutissage et de tableaux de bord
• Énergie et industrie lourde
• Ferroviaire et construction navale
• Rétroingénierie et contrôle qualité

Remarques
Livré avec le logiciel DefinSight et compatible avec les formats 3D courants (.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk). Adapté aux interventions en atelier et aux numérisations à distance grâce à son fonctionnement sans fil et son format compact.

Caractéristiques techniques

• Type : SIMSCAN-E
• Modes de numérisation : Ultra-fast — 63 lignes laser bleues (Triple Cross Technology) ; Hyperfine — 17 lignes bleu parallèles ; Deep-hole — 1 ligne bleue supplémentaire
• Précision (erreur de sondage, ISO 17025) : jusqu'à 0,020 mm
• Taux de numérisation : jusqu'à 6 300 000 mesures/s
• Surface de numérisation : jusqu'à 700 mm × 600 mm
• Classe laser : CLASS Ⅱ (sans danger pour les yeux)
• Résolution : jusqu'à 0,020 mm
• Précision volumique (standard) : 0,015 mm + 0,035 mm/m
• Précision volumique (avec MSCAN-L15) : 0,015 mm + 0,012 mm/m
• Distance de pointage : 300 mm
• Profondeur de champ : 550 mm
• Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk
• Dimensions : 203 mm × 80 mm × 44 mm
• Poids : 600 g
• Température de fonctionnement : -10°C à 40°C
• Interface : USB3-B
• Sans fil : Wi‑Fi 6, 802.11a/b/g/n/ac
• Brevets : plusieurs brevets CN listés par le fabricant
