Scanner 3D SIMSCAN-S Gen2

pour inspectionpour rétro-ingéniériepour l'industrie automobile

Aperçu
Le SIMSCAN-S Gen2 est un scanneur 3D de poche conçu pour la métrologie au niveau des caractéristiques et l'inspection dans les environnements de production haut de gamme (aéronautique, usinage de précision, automobile, outillage, énergie et industrie lourde). Il fournit des mesures traçables pour la vérification des caractéristiques critiques GD&T et des tolérances serrées.

Avantages clés

• Format de poche, boîtier en alliage de magnésium léger et ergonomique pour une utilisation en main (env. 560 g).
• Liberté sans fil avec calcul en périphérie intégré et transfert de données sans fil pour des opérations en espaces confinés ou en hauteur.
• Acquisition de données ultra-rapide (taux de mesure et fréquence d'images élevés) pour géométries complexes et missions de numérisation exigeantes.
• Conforme à la série ISO 10360 pour des performances traçables et répétables.

Modes de numérisation et système optique
Le produit prend en charge plusieurs modes pour traiter différents types de pièces et caractéristiques :
Mode Ultra-rapide : 108 lignes laser bleues (Quad Cross Technology)
Mode Hyperfin : 17 lignes laser bleues parallèles
Mode trous profonds : 1 ligne laser bleue supplémentaire pour features étroits/profondes

Points forts de performance

• Précision : 0,015 mm (performance standard SIMSCAN-S Gen2)
• Précision volumétrique (standard) : 0,015 mm + 0,03 mm/m
• Photogrammétrie adaptative (avec barre d'échelle) : 0,015 mm + 0,012 mm/m
• Taux de mesure max : 8 100 000 mesures/s
• Fréquence d'images max : jusqu'à 180 FPS
• Zone de numérisation max : 700 mm × 600 mm

Conception & ergonomie

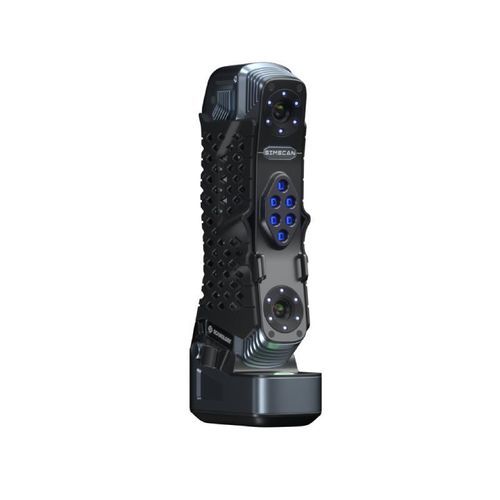

• Forme ergonomique portable avec socle de charge détachable et écran intuitif pour la surveillance en temps réel.
• Conception caméra à base courte pour capturer jeux, trous profonds, fentes et canaux à angles d'observation prononcés.

Sorties & interfaces

• Formats de fichiers de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface : USB 3.0
• Sans fil : Wi‑Fi 6 (802.11a/b/g/n/ac)

Conformité & traçabilité
Performances évaluées selon ISO 10360-13 (laboratoire accrédité ISO 17025), VDI/VDE 2634 Partie 3 et spécification JJF1951. Brevets et protections IP applicables.

Tableau — spécifications techniques sélectionnées
Type : SIMSCAN-S Gen2 (alternative SIMSCAN-E Gen2)
Mode Ultra-rapide : 108 lignes laser bleues (Quad Cross Technology)
Mode Hyperfin : 17 lignes laser bleues parallèles
Mode trous profonds : 1 ligne laser bleue supplémentaire
Précision (1) : 0,015 mm (SIMSCAN-S Gen2) — SIMSCAN-E Gen2 : jusqu'à 0,020 mm
Taux de numérisation jusqu'à : 8 100 000 mesures/s
Zone de numérisation jusqu'à : 700 mm × 600 mm
Classe laser : CLASS II (sécurité oculaire)
Résolution jusqu'à : 0,020 mm
Précision volumétrique (standard) : 0,015 mm + 0,03 mm/m
Photogrammétrie adaptative (appairée) : 0,015 mm + 0,012 mm/m
Sphéricité : 0,025 mm
Planéité : 0,035 mm
Distance de travail : 300 mm
Profondeur de champ : 550 mm
Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
Mode d'interface : USB 3.0
Dimensions : 203 mm × 80 mm × 44 mm
Poids : 560 g
Température de fonctionnement : -10–40°C
Humidité de fonctionnement (sans condensation) : 10 ~ 90% HR
Norme sans fil : Wi‑Fi 6 (802.11a/b/g/n/ac)

caractéristiques / spécifications techniques

• Model : SIMSCAN-S Gen2
• Précision : 0,015 mm
• Précision volumétrique (standard) : 0,015 mm + 0,03 mm/m
• Précision photogrammétrie adaptative : 0,015 mm + 0,012 mm/m (avec barre d'échelle)
• Sphéricité : 0,025 mm
• Planéité : 0,035 mm
• Taux de mesure : jusqu'à 8 100 000 mesures/s
• Fréquence d'images : jusqu'à 180 FPS
• Zone de scan (max) : 700 × 600 mm
• Distance de travail : 300 mm
• Profondeur de champ : 550 mm
• Système laser : 108 lignes laser bleues (quad-cross) + 17 lignes parallèles (hyperfin) + ligne supplémentaire pour trous profonds
• Classe laser : CLASS II (sécurité oculaire)
• Résolution jusqu'à : 0,020 mm
• Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface : USB 3.0 ; Sans fil : Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensions : 203 × 80 × 44 mm ; Poids : 560 g
• Température de fonctionnement : -10–40°C ; Humidité : 10–90% HR (sans condensation)
• Normes : ISO 10360-13 ; testé en laboratoire accrédité (ISO 17025) ; VDI/VDE 2634 Partie 3 ; JJF1951
