Système de scanning 3D TrackScan Sharp-Z

XYZpour inspectionpour rétro-ingéniérie

Présentation

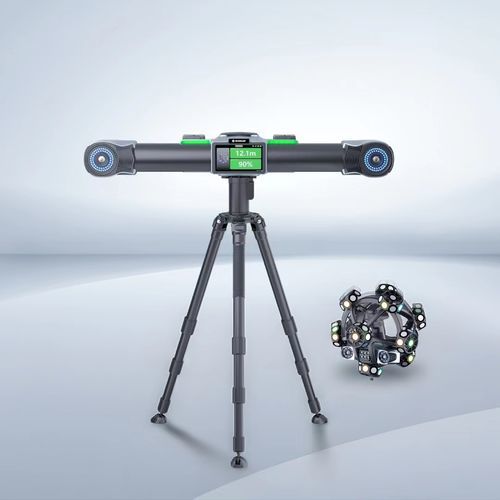

TrackScan Sharp-Z est un système de numérisation 3D optique zénithal destiné aux mesures rapides et précises sur grandes dimensions. Il combine la technologie laser bleu Quad-Cross, une portée de suivi ultra-longue et une capacité d'auto-suivi complète. Le système intègre une plateforme rotative dynamique pour le suivi automatique, des écrans intégrés sur le scanner et le tracker, un fonctionnement entièrement sans fil et des batteries échangeables à chaud en double pour un balayage mobile et continu en environnements complexes.

Caractéristiques principales

• Suivi ultra-long pour mesures grand format : caméra industrielle 50 MP haute résolution, profondeur de champ étendue, algorithme LED adaptatif dynamique, jusqu'à 12 m de distance de suivi pour réduire les repositionnements.
• Auto-suivi complet : plateforme rotative dynamique avec zone de mesure à 360° jusqu'à 12 m de rayon ; suivi automatique du tracker pour maintenir le champ de vue optimal.
• Double écran : affichages sur le scanner et le tracker pour statut en temps réel, interface d'étalonnage et mesures par sonde.
• Numérisation haute vitesse : technologie laser bleu Quad-Cross jusqu'à 162 lignes, jusqu'à 200 FPS et jusqu'à 10 millions de mesures par seconde.
• Modes de numérisation multiples : Ultra-Fast, Hyperfine et Deep-Hole / Extended-Depth pour composants de grande taille et surfaces de précision.
• Fonctionnement entièrement sans fil : edge computing sur scanner et tracker avec transmission sans fil à haut débit ; conception à double batterie échangeable à chaud pour une exploitation continue.
• Contrôles personnalisables : boutons programmables pour accès direct aux fonctions fréquentes.
• Précision industrielle et stabilité : conformité ISO 10360-13 avec contrôle multi-métrique de précision et châssis icosaédrique en fibre de carbone rigide pour une stabilité structurelle constante.

Modes de numérisation

• Ultra-Fast / Extended-Depth : 4×35 lignes laser bleues (Quad-Cross Technology).
• Hyperfine : 21 lignes laser bleues parallèles.
• Deep-Hole : ligne laser bleue supplémentaire pour éléments étroits/profondes.

Spécifications techniques
Type : TrackScan Sharp-Z
Mode scan (Ultra-fast) : 140 lignes laser bleues (Quad-Cross Technology)
Mode scan (Hyperfine) : 21 lignes laser bleues parallèles
Mode scan (Deep-hole) : 1 ligne laser bleue supplémentaire
Précision (¹) : jusqu'à 0,025 mm
Fréquence d'images : jusqu'à 200 FPS
Taux de mesure : jusqu'à 10 000 000 mesures/s
Zone de numérisation : jusqu'à 800 mm × 700 mm
Résolution : jusqu'à 0,020 mm
Précision volumétrique exemples : 0,039 mm (13 m³ @ 3,5 m) — jusqu'à 0,198 mm (600 m³ @ 12 m)
Distance focale (stand-off) : 300 mm
Profondeur de champ : 400 mm ; 800 mm (grande profondeur)
Classe laser : Classe II (sécurisé pour les yeux)
Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
Température de fonctionnement : -10–40°C
Humidité de fonctionnement (sans condensation) : 10–90% HR
Interfaces : USB3.0, réseau ; modes sans fil et prise en charge edge inspection
Précision position perçage : 0,05 mm
Certifications : CE, RoHS, WEEE, FCC
Brevets : plusieurs brevets CN industriels et de design listés par le fabricant


Applications

• Aéronautique
• Moulage et outillage
• Automobile
• Énergie & industrie lourde
• Rail et construction navale

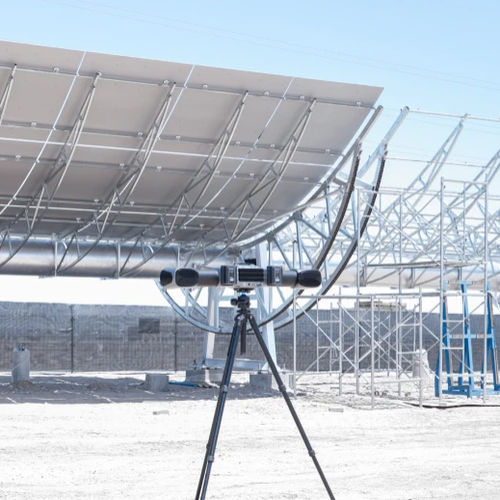

• Rétro-conception et inspection grand format

Remarques
Performance évaluée selon JJF 1951, VDI/VDE 2634 Partie 3 et ISO 10360-13 dans le laboratoire d'étalonnage accrédité ISO/IEC 17025 du fabricant. Le fabricant se réserve le droit d'interpréter et de modifier les paramètres et images dans les limites légales.

Spécifications techniques (récapitulatif)

• Type : TrackScan Sharp-Z
• Modes de scan : Ultra-fast (140 lignes bleues), Hyperfine (21 lignes parallèles), Deep-hole (1 ligne supplémentaire)
• Précision maximale : jusqu'à 0,025 mm
• Fréquence : jusqu'à 200 FPS
• Taux de mesure : jusqu'à 10 000 000 mesures/s
• Zone max : 800 mm × 700 mm
• Résolution : jusqu'à 0,020 mm
• Stand-off : 300 mm ; DOF : 400 mm / 800 mm
• Opération continue : double batterie échangeable à chaud
• Normes : conformité ISO 10360-13
