Scanner 3D TrackScan GO

laserpar triangulation de lignes laseroptique

Présentation
La série TrackScan GO est un système de numérisation 3D optique portable conçu pour l'inspection et la métrologie industrielles. Le tracker et le scanner compacts tiennent dans une seule mallette de protection et permettent une utilisation entièrement sans fil pour des mesures flexibles sur site. Une caméra couleur intégrée et une superposition AR facilitent l'alignement CAO/pièce et la visualisation. L'assistance intelligente et la mesure par bouton unique réduisent le temps de mise en œuvre et permettent aux opérateurs de démarrer rapidement.

Principaux avantages

• Système portable : tracker et scanner compacts ; l'ensemble se transporte dans une seule mallette pour une personne.
• Fonctionnement sans fil et compatibilité AirGO Pad : workflows sur tablette sans PC, câbles ou alimentation externe dans de nombreux cas.
• Démarrage rapide et workflows guidés : les capteurs s'allument et se connectent automatiquement ; le logiciel intégré propose des séquences d'inspection pas à pas.
• Caméra couleur & superposition AR : enregistrement des défauts de surface, alignement CAO/pièce rapide et visualisation intuitive de l'inspection.

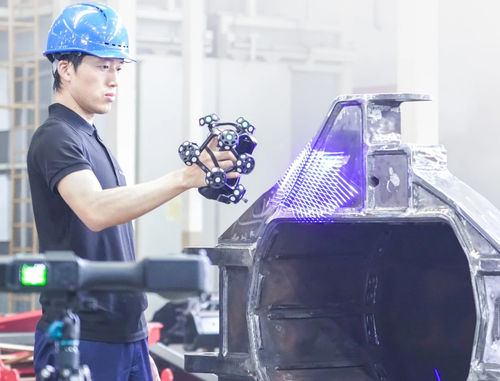

• Trois configurations de mesure : tracker+scanner (numérisation trackée), tracker seul (couverture longue portée grande surface), scanner seul (numérisation portable pour espaces confinés et cavités).

Modes de numérisation

• Numérisation ultra-rapide : 34 lignes laser bleues (17×2)
• Numérisation hyperfine : 7 lignes laser bleues parallèles
• Numérisation de trous profonds : ligne laser bleue supplémentaire pour cavités internes
• Numérisation grande surface avec tracker : 34 lignes laser bleues (17×2)
• Photogrammétrie : photogrammétrie adaptative

Points d'utilisation
Évalué en laboratoire d'étalonnage accrédité ISO/IEC 17025 et conforme à ISO 10360-13, JJF 1951 et VDI/VDE 2634 Partie 3. Convient pour l'aéronautique, moule & outillage, automobile, énergie & industrie lourde, ferroviaire & construction navale et tâches métrologiques non industrielles nécessitant précision industrielle et stabilité volumétrique.

Caractéristiques / spécifications techniques

• Type : TrackScan GO-C ou TrackScan GO-E
• Modes de numérisation : Ultra-rapide (34 lignes laser bleues), Hyperfine (7 lignes laser bleues parallèles), Trous profonds (ligne laser bleue supplémentaire), Tracker grande surface (34 lignes laser bleues), Photogrammétrie (adaptive)
• Distance de suivi par i-Tracker : TrackScan GO-C 2800 mm, TrackScan GO-E 3500 mm
• Précision (numérisation trackée) : jusqu'à 0,030 mm (GO-C et GO-E)
• Précision (scanner seul) : jusqu'à 0,020 mm
• Précision (tracker seul) : jusqu'à 0,075 mm
• Précision volumétrique (numérisation trackée) : GO-C 0,064 mm, GO-E 0,060 mm
• Précision volumétrique (scanner seul) : 0,015 mm + 0,035 mm/m
• Précision volumétrique (tracker seul, avec barre d'échelle) : 0,072 mm + 0,012 mm/m
• Sphéricité : GO-C 0,040 mm, GO-E 0,035 mm
• Planéité : GO-C 0,060 mm, GO-E 0,050 mm
• Distance de travail (scanner) : 150 mm à 450 mm (extensible à 650 mm) ; numérisation hyperfine : 120 mm à 300 mm
• Distance de travail (tracker) : 500 mm à 1500 mm (extensible à 2500 mm)
• Zone de numérisation (scanner) : 500 mm × 600 mm
• Zone de numérisation (tracker) : 2500 mm × 2000 mm
• Classe laser : Classe II (sécurité oculaire)
• Résolution jusqu'à : 0,020 mm
• Taux de mesure jusqu'à : 6 500 000 mesures/s
• Dimensions de l'i-Scanner : 197,6 mm × 191,3 mm × 234,2 mm
• Poids de l'i-Scanner : 860 g (sans batterie)
• Dimensions de l'i-Tracker : 418,6 mm × 122,1 mm × 83,9 mm
• Poids de l'i-Tracker : 1580 g (sans batterie)
• Taille de la mallette de protection : 660 mm × 499 mm × 329 mm
• Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
• Plage de température de fonctionnement : -10°C à 40°C
• Plage d'humidité de fonctionnement (sans condensation) : 10-90% HR
• Norme sans fil : Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• Mode d'interface : USB 3.0 Type-C
• Brevets : plusieurs brevets internationaux (US, EP, KR, CN et autres)
• Normes / évaluation : Performance évaluée selon JJF 1951, VDI/VDE 2634 Partie 3 et ISO 10360-13 dans un laboratoire d'étalonnage accrédité ISO/IEC 17025
