Scanner 3D TrackScan GO

pour rétro-ingéniériepolyvalentpour inspection

Présentation

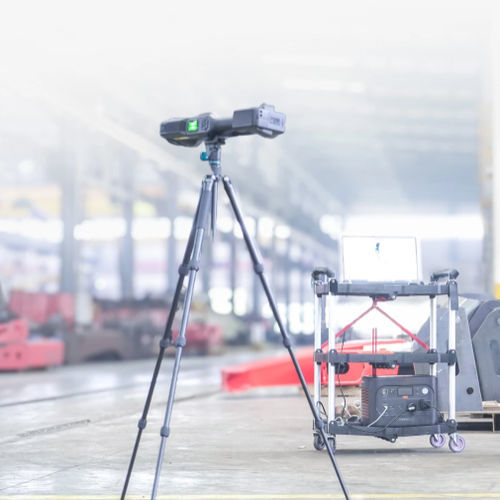

Le TrackScan GO est un système portable de numérisation 3D optique conçu pour les mesures industrielles sur site. L'ensemble léger et compact se range dans une seule valise de transport et permet une utilisation entièrement sans fil depuis une tablette. Le système prend en charge trois configurations de mesure (traqueur + scanner combinés, traqueur seul pour la capture étendue à longue portée, scanner seul pour l'accès manuel aux espaces restreints). Conforme à la norme ISO 10360-13, il intègre une caméra couleur avec superposition AR, une assistance intelligente et une mesure en un bouton pour un déploiement rapide.

Caractéristiques principales

• Kit portable : traqueur et scanner compacts logés dans un seul boîtier de protection pour un transport par une seule personne.
• Utilisation sans fil : option AirGO Pad sur tablette réduisant les câbles, PC et alimentations externes.
• Installation plug-and-play : capteurs intelligents assurant l'alimentation et la connexion automatiques pour démarrer la numérisation immédiatement.
• Flux DefinSight : logiciel de métrologie industrielle avec procédures guidées et séquences d'inspection automatisées pour des rapports reproductibles.
• Caméra couleur avec AR : alignement CAO/pièce et enregistrement visuel des défauts (rayures, bosses) directement sur le modèle 3D.
• Modes de mesure flexibles : traqueur+scanner combinés, traqueur seul pour grande surface, scanner manuel pour cavités et zones étroites.
• Modes laser multiples : Ultra-Fast, Hyperfine, Deep-Hole et Tracker Large-Area pour couvrir divers cas d'usage.
• Commandes ergonomiques et collaboration : boutons d'accès rapide et affichages intégrés sur le scanner et le traqueur pour une opération intuitive et collaborative.
• Précision industrielle et stabilité : contrôle de précision sur plusieurs métriques — précision volumétrique, sphéricité et planéité.

Modes de numérisation (résumé)

• Ultra-fast — 34 lignes laser bleues (TrackScan GO-C / TrackScan GO-E)
• Hyperfine — 7 lignes laser parallèles bleues
• Deep-hole — ligne laser bleue supplémentaire pour les cavités
• Tracker large-area — 34 lignes laser bleues pour couverture étendue
• Photogrammétrie — photogrammétrie adaptive

Applications

• Aéronautique
• Moules et outillage
• Automobile
• Énergie et industrie lourde
• Ferroviaire et construction navale
• Métrologie hors industrie et rétroconception

Notes et conformité
Performances évaluées selon JJF 1951, VDI/VDE 2634 Partie 3 et ISO 10360-13 dans un laboratoire d'étalonnage accrédité ISO/IEC 17025. Certains résultats volumétriques en mode traqueur seul nécessitent l'association d'une barre d'échelle haute précision. Le fabricant se réserve le droit de modifier les paramètres et les images dans les limites légales.
