Tête de scanner laser 3D TrackScan Sharp-Z

XYZpour applications 3Dhaute performance

Aperçu

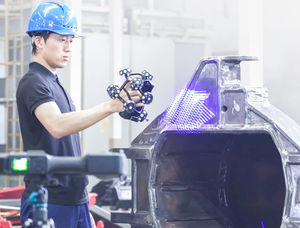

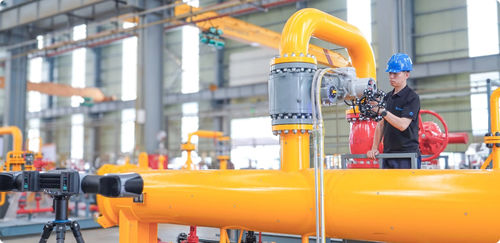

Propulsé par la technologie laser bleue quad-cross, une portée de suivi très longue et une capacité de suivi entièrement automatique, le TrackScan Sharp-Z fournit des mesures 3D rapides et précises pour des applications à grande échelle. Le système intègre une plate-forme rotative dynamique permettant au tracker de suivre automatiquement le scanner afin de maintenir un champ de vision de suivi optimal, autorisant une distance de suivi jusqu'à 12 m pour une mesure continue en une seule étape. L'interaction à double écran entre le tracker et le scanner simplifie l'utilisation. Le scan entièrement sans fil avec deux batteries interchangeables à chaud permet des mesures mobiles et continues dans des environnements complexes.

Caractéristiques principales

• Suivi ultra-long pour la mesure grand format avec une caméra industrielle 50 MP haute résolution et un algorithme LED adaptatif dynamique.
• Suivi entièrement automatique avec plate-forme rotative dynamique du tracker, plage de mesure à 360° et repositionnements minimisés.
• Double écran sur le scanner et le tracker pour l'affichage en temps réel de l'état de l'appareil, l'interface de calibration et les mesures par sonde.
• Numérisation haute vitesse : jusqu'à 200 FPS et jusqu'à 10 000 000 mesures/s pour la capture efficace de grands composants.
• Fonctionnement entièrement sans fil avec edge computing et transmission de données sans fil à haute vitesse ; conception à double batterie pour un fonctionnement continu avec échange à chaud.
• Boutons programmables personnalisables pour un accès en une touche aux fonctions fréquentes.
• Précision et stabilité structurelle de niveau industriel avec conformité ISO 10360-13 et châssis icosaédrique rigide en fibre de carbone.

Modes de numérisation

• Ultra-rapide / Profondeur étendue — 140 lignes laser bleues (Quad-Cross Technology, implémentée en 4 × 35 lignes laser bleues).
• Hyperfin — 21 lignes laser bleues parallèles pour surfaces à haute résolution de détails.
• Perçage profond — 1 ligne laser bleue supplémentaire pour les caractéristiques en retrait ou profondes.

Caractéristiques techniques (tableau)
Type : TrackScan Sharp-Z
Mode de scan — Numérisation ultra-rapide : 140 lignes laser bleues (Quad-Cross Technology)
Mode de scan — Numérisation hyperfine : 21 lignes laser bleues parallèles
Mode de scan — Numérisation de trous profonds : 1 ligne laser bleue supplémentaire
Précision (à 5,2 m) : jusqu'à 0,025 mm
Fréquence de trame de numérisation jusqu'à : 200 FPS
Taux de mesure jusqu'à : 10 000 000 mesures/s
Zone de numérisation jusqu'à : 800 mm × 700 mm
Classe laser : Classe II (sans danger pour les yeux)
Résolution jusqu'à : 0,020 mm
Exemples de précision volumétrique : 13 m³ (3,5 m) → 0,039 mm ; 46 m³ (5,2 m) → 0,062 mm ; 80 m³ (6,2 m) → 0,089 mm ; 120 m³ (7,2 m) → 0,118 mm ; 200 m³ (8,5 m) → 0,149 mm ; 600 m³ (12 m) → 0,198 mm
Précision volumétrique (avec système photogrammétrique MSCAN) : 0,039 mm + 0,012 mm/m
Erreur de forme (Sphère) : 0,030 mm
Erreur de forme (Plane) : 0,040 mm
Distance de travail : 300 mm
Profondeur de champ : 400 mm / 800 mm (grande profondeur de champ)
Formats de sortie : .stl, .obj, .ply, .asc, .igs, .txt, .mk2, etc.
Plage de température de fonctionnement : -10–40°C
Humidité de fonctionnement (sans condensation) : 10–90% HR
Modes d'interface : USB 3.0, interface réseau
Modes de fonctionnement sans fil : i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, suivi multi-tracker sans fil, Edge Inspection
Certifications : CE, RoHS, WEEE, FCC
Précision de position de perçage : 0,05 mm
(1) Performances évaluées selon JJF 1951, VDI/VDE 2634 Partie 3 et ISO 10360-13 au laboratoire d'étalonnage accrédité ISO/IEC 17025 de Scanology.
