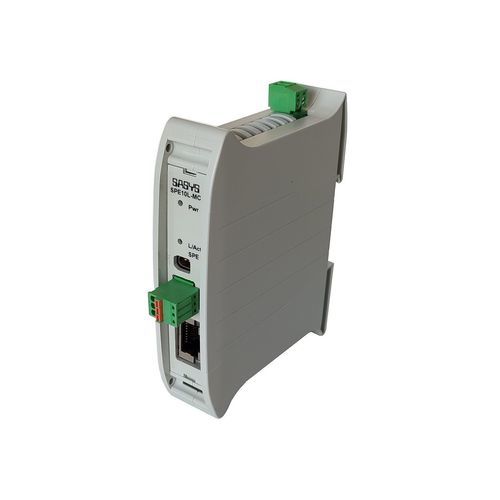

Convertisseur média SPE10L-MC

Ethernet médiasur rail DIN

Description
Convertisseur de média Single Pair Ethernet (SPE) 10BASE-T1L. La norme Single Pair Ethernet permet de connecter efficacement des capteurs jusqu'au niveau terrain avec un câblage deux conducteurs. Elle permet de raccorder des capteurs nouveaux ou existants jusqu'à 1000 m aux réseaux, IIoT et systèmes cloud. Le convertisseur SPE10L-MC assure l'interface entre 10BASE-T et 10BASE-T1L (SPE) et peut également être utilisé comme simple prolongateur de portée.

Données techniques (tableau)
Groupe de produits : Convertisseur de média Ethernet
Médias : 10BASE-T, 10BASE-T1L
Tension d'alimentation : 5 - 58 Vdc
Consommation maximale : 70 mA
Type de produit : Convertisseur de média
Ethernet 1 : RJ45 – 10/100BASE-T
Ethernet 2 : IEC 63171-2, bornier à ressort 3 pôles – 10BASE-T1L, AWG 16-24
Distance de transmission jusqu'à : 1000 m
Isolation galvanique : 1500 V
Type de montage : Rail DIN TH35 selon EN60715
Dimensions boîtier : 106 x 80 x 23 mm

Données de commande
Numéro d'article : 401100.00
Désignation : SPE10L-MC
Groupe de produits : Composant réseau industriel
EAN :
Code SH : 85176200
Pays d'origine : DE

Téléchargements

• Fiche technique
• Manuel
• Déclaration de conformité
• Texte pour spécification

Caractéristiques / spécifications techniques

• Médias : 10BASE-T, 10BASE-T1L
• Distance de transmission maximale : 1000 m
• Tension d'alimentation : 5 - 58 Vdc
• Consommation maximale : 70 mA
• Isolation galvanique : 1500 V
• Connexions : RJ45 (10/100BASE-T) et IEC 63171-2 / bornier à ressort 3 pôles (10BASE-T1L, AWG 16-24)
• Montage : Rail DIN TH35 selon EN60715
• Dimensions boîtier : 106 x 80 x 23 mm
