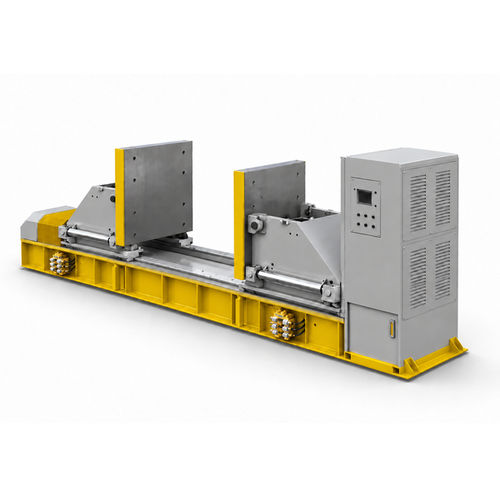

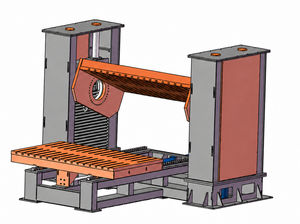

Banc d'ouverture de moules horizontal HDS series

Présentation du produit
Le séparateur horizontal de moules et matrices SANTSAI HDS Series est conçu pour l'ouverture, la séparation, l'inclinaison, l'inspection et les essais fonctionnels des moules en toute sécurité. Quatre modèles couvrent des moules de 4 à 25 tonnes. La série HDS permet la séparation horizontale contrôlée des deux moitiés de moule montées sur des plateaux opposés ; l'inclinaison optionnelle des plateaux 0–90° facilite l'accès aux composants internes. Les fonctions d'essai intégrées vérifient le circuit hydraulique du moule, le système d'éjecteurs et le circuit d'eau de refroidissement avant remise en production.

Avantages clés

• Système de changement rapide d'outillage sur les deux plateaux
• Inclinaison des plateaux 0–90° en option
• Ouverture et fermeture du moule contrôlées
• Contrôle du circuit hydraulique du moule
• Test de la fonction d'éjection du moule
• Test du circuit d'eau de refroidissement du moule
• Système de commande Siemens PLC
• Manutention sûre des moules et matrices lourds
• Adapté à l'inspection, la réparation et la maintenance des moules

Fonctionnement

• Placer le moule fermé sur le plateau inférieur.
• Positionner et serrer le moule de manière sécurisée.
• Relier la moitié supérieure du moule au plateau supérieur.
• Le système hydraulique soulève verticalement la moitié supérieure du moule.
• Le moule s'ouvre jusqu'à la hauteur d'inspection prédéfinie.
• Effectuer inspection, nettoyage, réparation ou remplacement de composants.
• Abaisser le plateau supérieur dans des conditions contrôlées.
• Aligner et refermer en toute sécurité les deux moitiés du moule.

Applications

• Moules d'injection
• Moules de fonderie sous pression
• Matrices d'emboutissage
• Moules pour l'automobile
• Moules pour appareils ménagers
• Ateliers de fabrication et de maintenance de moules
• Ateliers d'outillage et centres d'essais

Spécifications techniques (tableau)

• Modèles : HDS-05T-1108 / HDS-10T-1412 / HDS-18T-1520 / HDS-25T-2120
• Poids maximal du moule (t) : 4 / 8 / 18 / 25
• Force de serrage (t) : 7 / 7 / 10 / 10
• Force d'ouverture (t) : 10 / 10 / 60 / 80
• Dimensions des plateaux (mm) : 1100×800 / 1400×1200 / 1500×2000 / 2100×2000
• Inclinaison des plateaux : 0–90° (option)
• Coupes d'ouverture maxi (mm) : 1500 / 1500 / 2000 / 3000
• Coupes d'ouverture mini (mm) : 200 / 200 / 400 / 500
• Vitesse ouverture/fermeture du moule (mm/s) : 0–40 (réglable)
• Vitesse d'inclinaison (°/s) : 8
• Capacité maximale d'inclinaison (t) : 2 / 4 / 9 / 13
• Empreinte machine (L×W×H mm) : 4600×1100×1750 / 5010×1400×1750 / 5960×1800×2009 / 7800×2100×2700

Caractéristiques / Spécifications techniques

• Série : HDS Series
• Commande : système de commande Siemens PLC
• Essais intégrés : circuit hydraulique du moule, fonction d'éjection, circuit d'eau de refroidissement
• Usages prévus : assemblage de moules, maintenance, inspection, réparation et essais fonctionnels
